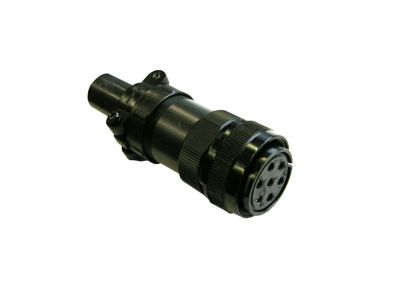

Wojskowy zestaw przyłączeniowy serwosilnika BCH16 do zasilania i hamulca | VW3M5A22 Schneider Electric

Opis i Kluczowe Cechy

Zestaw przyłączeniowy BCH16 przeznaczony jest do zasilania i sterowania hamulcem serwosilników serii BCH16 współpracujących z serwonapędami Easy Lexium 16. Wyposażony w złącze MIL, umożliwia budowę jednego kabla łączącego funkcje zasilania i sterowania hamulcem. Rozwiązanie zapewnia niezawodną integrację w układach napędowych maszyn przemysłowych.

• Złącze MIL do zasilania i sterowania hamulcem: Umożliwia zbudowanie jednego kabla łączącego zasilanie silnika z obwodem hamulca – redukuje liczbę przewodów i upraszcza okablowanie.
• Przekrój przewodów 6G2,0 mm²: Odpowiedni dla zasilania serwosilników o mocy dostosowanej do wymiarów kołnierza 100–130 mm – zapewnia stabilne parametry prądowe.
• Masa 0,300 kg: Lekka konstrukcja ułatwiająca montaż w szafach sterowniczych i maszynach.
• Zgodność z dyrektywami niskonapięciową i EMC: Spełnia wymogi bezpieczeństwa i kompatybilności elektromagnetycznej – gotowy do stosowania w maszynach przemysłowych.
• Dedykowany do serwonapędów Easy Lexium 16 i serwosilników BCH16: Zapewnia pełną kompatybilność i ułatwioną integrację w systemach sterowania ruchem.

Zgodność z Normami

Zestaw przyłączeniowy BCH16 spełnia wymagania dyrektywy niskonapięciowej 2014/35/EU oraz dyrektywy EMC 2014/30/EU. Produkt posiada deklarację zgodności CE, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach przemysłowych.

Zastosowanie

Zestaw przyłączeniowy BCH16 dedykowany jest do budowy układów zasilania i sterowania hamulcem serwosilników BCH16 w maszynach przemysłowych.

• Sterowanie serwosilnikami w maszynach pakujących, obrabiarkach CNC i manipulatorach.
• Integracja z serwonapędami Easy Lexium 16 w układach pozycjonowania i regulacji prędkości.
• Budowa kabli zasilająco-sterujących w szafach sterowniczych maszyn.
• Zastosowania w automatyce przemysłowej wymagające precyzyjnego sterowania hamulcem.

Wskazówki Montażowe

Montaż zestawu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Połączenia kablowe należy wykonywać zgodnie z dokumentacją techniczną serwonapędu i serwosilnika, z uwzględnieniem właściwego doboru przekrojów przewodów (4G0,75 mm² do złącza MIL i 6G2,0 mm² do zasilania). Złącze MIL powinno być zabezpieczone przed luzowaniem mechanicznie podczas eksploatacji. Po montażu zaleca się przeprowadzenie testów funkcjonalnych układu zasilania i hamulca.

FAQ

• Do jakich serwosilników dedykowany jest ten zestaw? Zestaw przyłączeniowy BCH16 przeznaczony jest do współpracy z serwosilnikami BCH16 o wymiarach kołnierza 100–130 mm oraz serwonapędami Easy Lexium 16.
• Czy zestaw zawiera przewody? Tak – zestaw umożliwia zbudowanie jednego kabla zasilająco-sterującego z przewodami o odpowiednich przekrojach (4G0,75 mm² do złącza MIL i 6G2,0 mm² do zasilania).
• Jakie dyrektywy spełnia ten produkt? Zestaw jest zgodny z dyrektywą niskonapięciową 2014/35/EU oraz dyrektywą EMC 2014/30/EU, potwierdzoną przez oznaczenie CE.
