Wkładka topikowa SITOR,z zestykami nożowymi, NH3, In: 560 A, gR, Un AC: 690 V | 3NE1435-2 Siemens

Alternatywny kod produktu: 3NE14352

Opis i Kluczowe Cechy

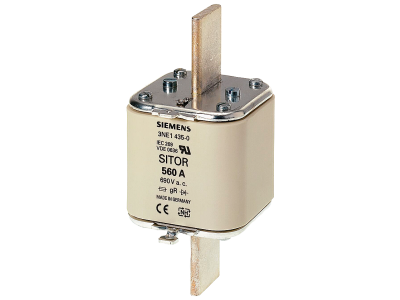

Wkładka topikowa SITOR 3NE1435-2 firmy Siemens to bezpiecznik NH3 o prądzie znamionowym 560 A i charakterystyce gR, przeznaczony do ochrony półprzewodników mocy w obwodach prądu przemiennego do 690 V. Dzięki superszybkiej charakterystyce wyłączania skutecznie zabezpiecza wrażliwe elementy elektroniczne przed skutkami zwarć, minimalizując ryzyko uszkodzenia sprzętu.

• Superszybka charakterystyka wyłączania: w porównaniu z konwencjonalnymi bezpiecznikami NH zapewnia szybsze odcięcie prądu zwarciowego, chroniąc półprzewodniki mocy przed przegrzaniem i zniszczeniem.
• Bezpieczna ochrona w razie zwarcia: gwarantuje pewne wyłączenie zarówno przy przeciążeniu, jak i zwarciu, co zwiększa bezpieczeństwo personelu oraz instalacji.
• Wysoka wierność charakterystyki: standard jakości Siemens przekłada się na powtarzalność parametrów oraz niezawodność działania w krytycznych momentach.
• Międzynarodowe dopuszczenia: zgodność z normami IEC i UL (większość wersji także CCC) umożliwia stosowanie bezpiecznika w instalacjach na całym świecie.
• Częściowa kompatybilność z podstawami NH: możliwość montażu w standardowych podstawkach bezpiecznikowych NH, rozłącznikach izolacyjnych oraz rozłącznikach z bezpiecznikami – upraszcza integrację w istniejących rozdzielnicach.

Zgodność z Normami

Wkładka topikowa SITOR 3NE1435-2 spełnia wymagania norm IEC oraz UL (w zależności od wersji również CCC), co potwierdza jej przydatność w instalacjach elektrycznych na wielu rynkach. Produkt posiada oznaczenie CE i jest wytwarzany zgodnie z rygorystycznymi standardami jakości Siemens.

Zastosowanie

Bezpiecznik SITOR przeznaczony jest do ochrony półprzewodników mocy w układach, w których wymagana jest szybka reakcja na zwarcia. Sprawdza się w następujących scenariuszach:

• Ochrona przetwornic częstotliwości – w obwodzie wejściowym i obwodzie pośrednim DC.
• Zabezpieczenie układów UPS oraz zasilaczy awaryjnych przed zwarciami w obwodach półprzewodnikowych.
• Stosowanie w układach łagodnego rozruchu silników, gdzie chroni tyrystory i moduły mocy.
• Zabezpieczenie prostowników oraz falowników w automatyce przemysłowej.

Wskazówki Montażowe

Montaż wkładki topikowej może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz zasilanie i upewnij się, że obwód jest beznapięciowy. Wkładkę należy umieszczać w odpowiedniej podstawce bezpiecznikowej NH3 na szynie TH35 (DIN) zgodnie z dokumentacją producenta. Przekrój przewodów przyłączonych do podstawki dobierz do prądu znamionowego 560 A oraz warunków zwarciowych instalacji. Moment dokręcania połączeń stosuj według zaleceń podanych w karcie katalogowej – nie dokręcaj na wyczucie.

FAQ

• Jaką charakterystykę ma wkładka 3NE1435-2? Posiada charakterystykę gR (superszybką), dedykowaną do ochrony półprzewodników mocy, co zapewnia wyłączenie w bardzo krótkim czasie przy prądach zwarciowych.
• Czy bezpiecznik można stosować w obwodach prądu stałego? Znamionowe napięcie pracy wynosi 690 V AC. Producent nie deklaruje parametrów dla obwodów DC – zalecamy stosowanie wyłącznie w obwodach prądu przemiennego.
• Czy wkładka pasuje do standardowych podstaw NH3? Tak, wkładka jest przystosowana do montażu w podstawkach bezpiecznikowych NH3 oraz w rozłącznikach izolacyjnych i rozłącznikach z bezpiecznikami przewidzianymi dla tego rozmiaru.
