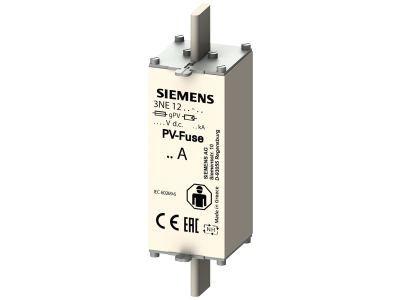

Wkładka bezpiecznikowa PV, z zestykami nożowymi, NH1XL, In: 63 A, gPV, Un DC: 1500 V | 3NE1218-5E Siemens

Alternatywny kod produktu: 3NE12185E

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa PV Siemens 3NE1218-5E to specjalistyczne zabezpieczenie instalacji fotowoltaicznych prądu stałego. Prąd znamionowy 63 A oraz napięcie znamionowe DC 1500 V zapewniają ochronę paneli i przewodów w systemach PV dużej mocy. Charakterystyka gPV gwarantuje szybkie i selektywne wyłączanie zwarć w obwodach fotowoltaicznych. Wykonana w rozmiarze NH1XL z zestykami nożowymi, co ułatwia montaż w standardowych podstawkach bezpiecznikowych.

• Prąd znamionowy 63 A: bezpieczna praca w obwodach PV o znacznym obciążeniu, bez ryzyka przegrzania lub uszkodzenia przewodów.
• Napięcie znamionowe DC 1500 V: dedykowane do systemów fotowoltaicznych wysokiego napięcia, zgodne z wymaganiami nowoczesnych instalacji PV.
• Charakterystyka gPV: szybkie wyłączenie zwarć w obwodach paneli słonecznych, minimalizuje ryzyko pożaru i uszkodzenia modułów.
• Rozmiar NH1XL z zestykami nożowymi: kompatybilny z podstawkami bezpiecznikowymi NH1XL, umożliwia łatwą wymianę bez użycia narzędzi.
• Produkcja Siemens: wysoka jakość wykonania i powtarzalność charakterystyk, gwarantująca niezawodność w trudnych warunkach pracy.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania europejskich norm dla bezpieczników instalacji fotowoltaicznych. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami. Przeznaczona do stosowania w systemach PV, gdzie wymagana jest charakterystyka gPV.

Zastosowanie

Bezpiecznik 3NE1218-5E został zaprojektowany z myślą o ochronie obwodów prądu stałego w instalacjach fotowoltaicznych. Sprawdza się w następujących scenariuszach:

• Ochrona stringów paneli fotowoltaicznych przed zwarciami i przeciążeniami.
• Zabezpieczenie obwodów DC między panelem a inwerterem (falownikiem) w systemach PV.
• Stosowanie w rozdzielnicach fotowoltaicznych oraz złączach stringowych.
• Ochrona przed zwarciem w instalacjach przemysłowych i komercyjnych z modułami PV wysokiego napięcia.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od instalacji. Wkładkę należy umieścić w podstawce bezpiecznikowej typu NH1XL. Przekrój przewodów przyłączeniowych dobrać zgodnie z obowiązującymi normami dla prądu 63 A. Moment dokręcania śrub w podstawce – według dokumentacji producenta podstawki. Przed uruchomieniem sprawdzić poprawność osadzenia wkładki oraz brak uszkodzeń mechanicznych.

FAQ

• Czy ten bezpiecznik nadaje się do ochrony falowników? Tak, jest przeznaczony do zabezpieczania obwodów DC instalacji fotowoltaicznych, w tym po stronie wejściowej falowników (inwerterów).
• Jaką ma charakterystykę czasowo-prądową? Charakterystyka gPV – optymalizowana do szybkiego wyłączania zwarć w systemach PV, z uwzględnieniem specyficznych przebiegów prądów generowanych przez panele słoneczne.
• Jaki jest stopień ochrony IP samej wkładki? Wkładka bezpiecznikowa nie posiada własnego stopnia ochrony IP – jest elementem wewnętrznym podstawki, która zapewnia odpowiednią obudowę. Podstawka powinna być dobrana do warunków środowiskowych instalacji.
