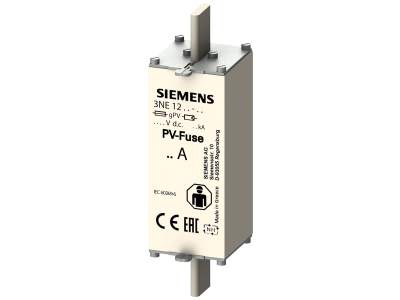

Wkładka bezpiecznikowa PV, z zestykami nożowymi, NH1XL, In: 200 A, gPV, Un DC: 1500 V | 3NE1225-5E Siemens

Alternatywny kod produktu: 3NE12255E

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa Siemens 3NE1225-5E z serii SITOR to wysokowydajny element ochrony instalacji fotowoltaicznych i urządzeń energoelektronicznych. Przeznaczona do pracy w obwodach prądu stałego o napięciu do 1500 V DC i prądzie znamionowym 200 A, z charakterystyką gPV dedykowaną dla ochrony półprzewodników. Wykonana w rozmiarze NH1XL z zestykami nożowymi, zapewnia szybkie i bezpieczne wyłączenie zwarć w krytycznych aplikacjach DC.

• Prąd znamionowy 200 A: wysoka obciążalność prądowa umożliwia stosowanie w silnie obciążonych obwodach wejściowych i pośrednich DC bez ryzyka przegrzania.
• Napięcie znamionowe DC 1500 V: dopasowana do współczesnych systemów fotowoltaicznych o wysokim napięciu, gwarantuje izolację i bezpieczeństwo w instalacjach PV.
• Charakterystyka gPV: specjalnie zaprojektowana do ochrony półprzewodników mocy (falowników, przekształtników) – superszybkie wyłączanie zapobiega uszkodzeniu elementów elektronicznych.
• Rozmiar NH1XL z zestykami nożowymi: kompatybilna z typowymi podstawkami bezpiecznikowymi NH1 oraz rozłącznikami izolacyjnymi, co ułatwia montaż i wymianę w rozdzielnicach.
• Superszybka charakterystyka wyłączania: w porównaniu z konwencjonalnymi bezpiecznikami NH zapewnia znacznie krótszy czas reakcji, chroniąc wrażliwe układy przed skutkami zwarć.

Zgodność z Normami

Wkładka bezpiecznikowa Siemens 3NE1225-5E spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikat CE. Jest produkowana zgodnie z rygorystycznymi standardami jakości Siemens, co gwarantuje powtarzalność charakterystyki i niezawodność w krytycznych zastosowaniach.

Zastosowanie

Dzięki swojej konstrukcji i charakterystyce gPV, wkładka bezpiecznikowa 3NE1225-5E znajduje zastosowanie wszędzie tam, gdzie wymagana jest szybka i pewna ochrona półprzewodników mocy przed skutkami zwarć. Polecana szczególnie do obwodów prądu stałego o podwyższonym napięciu.

• Ochrona falowników fotowoltaicznych w obwodzie wejściowym DC i obwodzie pośrednim.
• Zabezpieczenie przetwornic częstotliwości i układów łagodnego rozruchu silników.
• Systemy UPS – ochrona prostowników i przekształtników DC/AC.
• Instalacje przemysłowe z zasilaniem stałoprądowym, np. w systemach trakcyjnych i magazynach energii.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w obwodzie i upewnij się, że instalacja jest odizolowana. Wkładkę należy umieścić w dedykowanej podstawce bezpiecznikowej NH1 lub rozłączniku izolacyjnym przystosowanym do rozmiaru NH1XL. Przekrój przewodów przyłączeniowych dobierz do prądu znamionowego 200 A zgodnie z obowiązującymi normami. Moment dokręcania połączeń stosuj według dokumentacji producenta podstawki. Pamiętaj, że bezpieczniki są elementami jednorazowego użytku – po zadziałaniu wymień na nowy egzemplarz o identycznych parametrach.

FAQ

• Czy wkładka 3NE1225-5E nadaje się do ochrony falowników PV? Tak, charakterystyka gPV i napięcie DC 1500 V są dedykowane właśnie do systemów fotowoltaicznych. Falownik w obwodzie wejściowym oraz w obwodzie pośrednim DC będzie skutecznie chroniony przed zwarciem.
• Jaka jest różnica między bezpiecznikiem gPV a standardowym gG? gPV charakteryzuje się superszybkim wyłączaniem, które minimalizuje energię przepuszczoną podczas zwarcia. Jest to kluczowe dla ochrony półprzewodników mocy, które mogą ulec zniszczeniu w czasie charakterystycznym dla wolniejszych bezpieczników gG.
• Czy można stosować tę wkładkę w obwodach prądu przemiennego? Nie, wkładka 3NE1225-5E jest zaprojektowana wyłącznie do pracy w obwodach prądu stałego (DC) o napięciu do 1500 V. Użycie w AC może prowadzić do nieprawidłowego wyłączenia i zagrożenia bezpieczeństwa.
