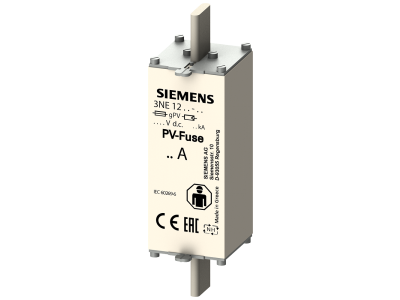

Wkładka bezpiecznikowa PV, z zestykami nożowymi, NH1XL, In: 125 A, gPV, Un DC: 1500 V | 3NE1222-5E Siemens

Alternatywny kod produktu: 3NE12225E

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa PV Siemens 3NE1222-5E (symbol 3NE1222-5E) to wysokonapięciowy bezpiecznik prądu stałego przeznaczony do ochrony półprzewodników mocy w systemach fotowoltaicznych. Prąd znamionowy 125 A i napięcie DC 1500 V gwarantują skuteczne odłączanie zwarć w wymagających obwodach DC. Wykonana w rozmiarze NH1XL z zestykami nożowymi, zapewnia kompatybilność z typowymi podstawkami bezpiecznikowymi NH i rozłącznikami izolacyjnymi.

• Prąd znamionowy 125 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu DC bez ryzyka przegrzania – idealny do łączenia stringów PV.
• Napięcie znamionowe DC 1500 V: Przystosowany do najnowszych instalacji fotowoltaicznych wysokiego napięcia, gdzie wymagana jest pewna izolacja i zdolność wyłączania.
• Charakterystyka gPV: Superszybkie wyłączanie zwarciowe chroni wrażliwe półprzewodniki mocy (IGBT, diody) przed zniszczeniem w czasie zwarcia.
• Rozmiar NH1XL: Kompatybilny z podstawkami NH1, co umożliwia łatwą wymianę i integrację w istniejących rozdzielnicach DC.
• Wysoka trwałość zwarciowa: Konstrukcja SITOR i jakość Siemens gwarantują bardzo dużą wierność charakterystyki i wielokrotną pewność zadziałania przy przeciążeniach i zwarciach.

Zgodność z Normami

Wkładka bezpiecznikowa 3NE1222-5E spełnia wymagania norm europejskich dla bezpieczników fotowoltaicznych (charakterystyka gPV) oraz ogólnych norm dla bezpieczników NH. Produkt posiada certyfikat CE i jest przeznaczony do stosowania w instalacjach zgodnych z wymaganiami dyrektyw niskonapięciowych. Szczegółowe numery norm dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Bezpiecznik Siemens 3NE1222-5E dedykowany jest do ochrony półprzewodników w obwodach prądu stałego w instalacjach fotowoltaicznych oraz przemysłowych układach przekształtnikowych. Sprawdza się w miejscach wymagających superszybkiego wyłączania zwarć.

• Ochrona stringów PV w generatorach fotowoltaicznych przed zwarciami i przeciążeniami.
• Bezpiecznik w obwodzie wejściowym DC przetwornic częstotliwości i falowników sieciowych.
• Zabezpieczenie obwodu pośredniego DC w UPS-ach i układach łagodnego rozruchu silników.
• Stosowany w rozłącznikach izolacyjnych bezpiecznikowych oraz podstawkach NH1 w rozdzielnicach DC.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do wymiany lub instalacji bezwzględnie odłączyć napięcie DC i rozładować kondensatory. Wkładkę należy osadzić w odpowiedniej podstawce bezpiecznikowej NH1 (np. z zaciskami nożowymi). Momenty dokręcania oraz przekroje przewodów dobierać zgodnie z dokumentacją techniczną podstawki i obowiązującymi normami. Należy upewnić się, że napięcie i prąd w obwodzie nie przekraczają wartości znamionowych wkładki.

FAQ

• Czy ten bezpiecznik nadaje się do instalacji AC? Nie, wkładka 3NE1222-5E przeznaczona jest wyłącznie do obwodów prądu stałego (DC) o napięciu do 1500 V. Do obwodów AC stosuje się bezpieczniki o charakterystyce gG lub aR.
• Jaka jest różnica między gPV a zwykłym bezpiecznikiem NH? Charakterystyka gPV jest zoptymalizowana do bardzo szybkiego wyłączania zwarć w obwodach DC z półprzewodnikami, chroniąc je przed przepływem prądu zwarciowego. Zwykłe bezpieczniki NH mogą działać zbyt wolno i nie zapewniają takiej ochrony.
• Czy można go montować w dowolnej podstawce NH1? Wkładka jest przystosowana do standardowych podstaw NH1 z zestykami nożowymi. Należy jednak sprawdzić maksymalne napięcie izolacji podstawki – musi ono wynosić co najmniej 1500 V DC.
