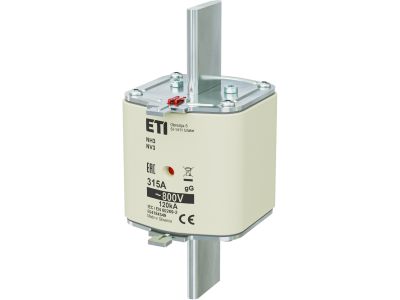

Wkładka bezpiecznikowa (topikowa) NH3 315A gG 800V Fotowoltaika - PV | 004184549 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH3 315A gG 800V Fotowoltaika - PV to wyspecjalizowany element zabezpieczający instalacje fotowoltaiczne przed zwarciem i przeciążeniem. Zaprojektowana do pracy w obwodach prądu stałego (DC) i przemiennego (AC) do 800V, charakteryzuje się zwłocznym działaniem, które chroni wrażliwe komponenty systemu PV.

• Prąd znamionowy 315A: Zapewnia odpowiednie zabezpieczenie głównych obwodów instalacji fotowoltaicznej bez niepotrzebnego ograniczania jej wydajności.
• Charakterystyka gG (pełnozakresowa): Ochrona przed zwarciami i przeciążeniami – szybkie wyłączenie chroni kable, falownik i panele przed uszkodzeniem termicznym.
• Napięcie robocze 800V AC/DC: Specjalnie zaprojektowana do systemów fotowoltaicznych, gdzie napięcia zbliżone do 800V są standardem w łańcuchach modułów.
• Typ NH3 (pełnowymiarowy): Kompatybilna z powszechnie stosowanymi podstawami bezpiecznikowymi NH3, co ułatwia montaż i wymianę w istniejących instalacjach.
• Do zastosowań w systemach PV: Certyfikowana dla instalacji fotowoltaicznych – materiał i konstrukcja dostosowane do warunków pracy w ekstremalnych temperaturach i wysokim napięciu.

Zgodność z Normami

Wkładka spełnia wymagania normy PN-EN 60269-6 dotyczącej bezpieczników do zastosowań w systemach fotowoltaicznych. Posiada certyfikaty zgodności z dyrektywami Unii Europejskiej, w tym oznaczenie CE. Zapewnia ochronę zgodną z wymaganiami dla instalacji PV o napięciu do 800V.

Zastosowanie

Wkładki bezpiecznikowe NH3 315A gG 800V dedykowane są do zabezpieczania instalacji fotowoltaicznych oraz innych systemów wysokonapięciowych, gdzie wymagana jest niezawodna ochrona przed zwarciami i przeciążeniami.

• Zabezpieczenie stringów paneli fotowoltaicznych – ochrona łańcuchów modułów przed zwarciami wewnętrznymi.
• Ochrona falowników i kabli DC – zabezpieczenie wrażliwych komponentów systemu PV przed uszkodzeniem na skutek przeciążenia.
• Stosowanie w rozdzielnicach solarnych – zapewnienie selektywności zabezpieczeń w instalacjach o wysokim napięciu.
• Systemy magazynowania energii – zabezpieczenie obwodów łączących baterie z falownikiem.

Wskazówki Montażowe

Montaż wkładki powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia. Podczas montażu należy upewnić się, że podstawa bezpiecznikowa NH3 jest wolna od zabrudzeń i korozji. Wkładkę należy wsunąć do podstawy aż do pełnego zacisku, a następnie upewnić się, że kontakt jest pewny. Po montażu sprawdzić poprawność działania za pomocą odpowiedniego przyrządu pomiarowego. Nigdy nie wymieniaj wkładki pod napięciem – ryzyko porażenia lub uszkodzenia układu.

FAQ

• Czy wkładka NH3 315A gG 800V nadaje się do pracy w prądzie stałym? Tak, wkładka jest zaprojektowana do pracy zarówno w obwodach AC, jak i DC o napięciu do 800V, co czyni ją odpowiednią do zastosowań w instalacjach fotowoltaicznych.
• Jaki jest czas reakcji wkładki w przypadku zwarcia? Charakterystyka gG oznacza, że wkładka działa z pewnym opóźnieniem, co zapobiega niepotrzebnym wyłączeniom w przypadku chwilowych przeciążeń, ale jednocześnie skutecznie chroni przed zwarciami.
• Czy wkładka jest kompatybilna z innymi podstawami niż NH3? Wkładka NH3 315A jest przeznaczona wyłącznie do podstaw NH3. Stosowanie jej w innych typach podstaw może prowadzić do nieprawidłowego działania i zagrożenia bezpieczeństwa.
