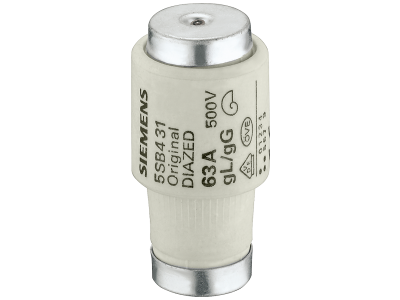

Wkładka topikowa DIAZED rozmiar DIII In=63 A In=500 V AC/440 V DC klasa robocza gG | 5SB4311 Siemens

Alternatywny kod produktu: 5SB4311

Opis i Kluczowe Cechy

Wkładka topikowa DIAZED DIII o prądzie znamionowym 63A i napięciu 500V AC/440V DC to kluczowy element zabezpieczający instalacje elektryczne przed przeciążeniami i zwarciami. Należy do klasy roboczej gG, co oznacza uniwersalne zastosowanie zarówno do zabezpieczania kabli, jak i urządzeń. Wykonana w standardzie DIAZED, gwarantuje pewne i trwałe połączenie w gnieździe bezpiecznikowym.

• Prąd znamionowy 63A: Zapewnia skuteczną ochronę obwodów o średnim poborze mocy, takich jak układy zasilania maszyn czy rozdzielnice przemysłowe.
• Napięcie 500V AC/440V DC: Kompatybilna z szerokim zakresem instalacji – od niskonapięciowych układów przemysłowych po obwody prądu stałego.
• Klasa robocza gG: Charakteryzuje się wysoką zdolnością gaszenia łuku i szybkim czasem reakcji, co minimalizuje ryzyko uszkodzeń w przypadku zwarcia.
• Standard DIAZED: Precyzyjne dopasowanie do gniazd bezpiecznikowych DIAZED, eliminuje ryzyko nieprawidłowego montażu.
• Uniwersalność zastosowania: Może być stosowana zarówno w instalacjach przemysłowych, jak i budynkowych, zapewniając wszechstronną ochronę.

Zgodność z Normami

Wkładka topikowa spełnia wymagania normy PN-EN 60269-1 oraz PN-EN 60269-2, dotyczących bezpieczników topikowych niskiego napięcia. Posiada oznakowanie CE i jest zgodna z dyrektywami europejskimi w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wkładka topikowa DIAZED DIII znajduje szerokie zastosowanie w instalacjach elektrycznych wymagających niezawodnej ochrony przed przeciążeniami i zwarciami.

• Zabezpieczanie obwodów zasilania maszyn i urządzeń przemysłowych – ochrona przed szkodliwymi skutkami zwarć.
• Ochrona rozdzielnic budynkowych i przemysłowych – minimalizacja ryzyka pożaru wynikającego z awarii instalacji.
• Stosowanie w układach prądu stałego, np. w zasilaczach i systemach fotowoltaicznych.
• Zabezpieczanie obwodów oświetleniowych o dużym poborze mocy – zapewnienie stabilności i bezpieczeństwa instalacji.

Wskazówki Montażowe

Montaż wkładki topikowej powinien być przeprowadzany wyłącznie przez wykwalifikowaną osobę z uprawnieniami SEP, po całkowitym odłączeniu napięcia od instalacji. Przed montażem należy upewnić się, że wkładka jest odpowiednia dla danego obwodu (sprawdź prąd znamionowy, napięcie i klasę roboczą). Wkładkę należy wcisnąć w gniazdo bezpiecznikowe DIAZED do momentu pełnego zetknięcia styków. Po montażu należy przeprowadzić test działania układu zabezpieczającego.

FAQ

• Czy wkładka DIAZED DIII 63A może być stosowana w obwodach prądu stałego? Tak, wkładka jest kompatybilna z napięciem 440V DC, co umożliwia jej stosowanie w układach prądu stałego, takich jak zasilacze czy systemy fotowoltaiczne.
• Jaka jest klasa robocza wkładki i co oznacza symbol gG? Klasa robocza gG oznacza, że wkładka jest przeznaczona do ogólnego stosowania do zabezpieczania kabli i urządzeń, z wysoką zdolnością gaszenia łuku i szybkim czasem reakcji na zwarcia.
• Jakie normy spełnia wkładka topikowa? Wkładka spełnia wymagania normy PN-EN 60269-1 oraz PN-EN 60269-2, które określają wymagania dla bezpieczników topikowych niskiego napięcia.
