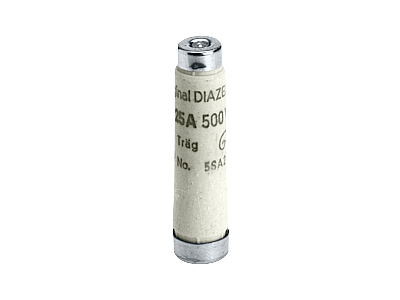

Wkładka bezpiecznikowa DIAZED 500V zwłoczna, TNDZ, E16, 2A | 5SA211 Siemens

Alternatywny kod produktu: 5SA211

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa DIAZED o symbolu 5SA211 to wkładka topikowa o charakterystyce zwłocznej (TNDZ), przystosowana do napięcia 500 V i prądu znamionowego 2 A. Gwint E16 zapewnia kompatybilność z systemem DIAZED – jednym z najpopularniejszych standardów w instalacjach niskiego napięcia. Dzięki zwłoce prądowej wkładka przepuszcza krótkotrwałe przeciążenia (np. prądy rozruchowe silników) bez zbędnego wyłączania, a przy trwałym przeciążeniu lub zwarciu bezpiecznie odcina obwód.

• Prąd znamionowy 2 A: Zaprojektowana do ochrony obwodów o niewielkim obciążeniu – idealna do zabezpieczania linii oświetleniowych, sterowania czy małych odbiorników.
• Napięcie znamionowe 500 V: Możliwość pracy w sieciach 230/400 V AC, co daje uniwersalność w typowych instalacjach elektrycznych.
• Charakterystyka zwłoczna (TNDZ): Opóźnione działanie pozwala uniknąć niepotrzebnych wyłączeń przy krótkotrwałych impulsach prądowych – kluczowe w obwodach z transformatorami, kondensatorami lub silnikami.
• Gwint E16 (DIAZED): Pasuje do standardowych oprawek bezpiecznikowych DIAZED – łatwy montaż i wymiana bez konieczności stosowania narzędzi.
• Wkładka topikowa wysokiej jakości: Wykonana zgodnie z uznanymi standardami, zapewnia niezawodną ochronę zwarciową i przeciążeniową w warunkach przemysłowych i bytowych.

Zgodność z Normami

Wkładka bezpiecznikowa 5SA211 spełnia wymagania europejskich norm dotyczących bezpieczeństwa i niezawodności. Posiada certyfikat CE, co potwierdza zgodność z zasadniczymi wymaganiami dyrektyw unijnych. Produkt został zaprojektowany zgodnie z ogólnie przyjętymi standardami dla wkładek DIAZED, gwarantując bezpieczną pracę w instalacjach niskiego napięcia.

Zastosowanie

Wkładka DIAZED o prądzie 2 A i charakterystyce zwłocznej znajduje zastosowanie w obwodach, w których występują krótkotrwałe przeciążenia, a bezpieczne odłączenie przy zwarciu jest krytyczne.

• Ochrona obwodów oświetleniowych z lampami wyładowczymi lub LED o dużych prądach rozruchu.
• Zabezpieczenie linii sterowania i sygnalizacji w automatyce budynkowej (np. styczniki, przekaźniki).
• Ochrona transformatorów małej mocy i zasilaczy impulsowych przed przeciążeniem i zwarciem.
• Stosowanie w rozdzielnicach mieszkaniowych i przemysłowych jako zabezpieczenie obwodów gniazd wtykowych o małej mocy.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez personel posiadający odpowiednie kwalifikacje (np. uprawnienia SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest wyłączony spod napięcia. Włóż wkładkę w oprawkę DIAZED z gwintem E16, dokręcając ręcznie – nie używaj nadmiernej siły. Przekrój przewodów przyłączonych do podstawy bezpiecznikowej dobierz zgodnie z obciążalnością prądową i wymaganiami norm. Pamiętaj, że wkładki o charakterystyce zwłocznej nie wolno zastępować szybką wkładką bez ponownego doboru zabezpieczenia.

FAQ

• Czy wkładkę 5SA211 można stosować w sieci trójfazowej 400 V? Tak, napięcie znamionowe 500 V umożliwia bezpieczną pracę zarówno w instalacjach jednofazowych 230 V, jak i trójfazowych 400 V.
• Co oznacza oznaczenie TNDZ? TNDZ to oznaczenie charakterystyki zwłocznej – wkładka wytrzymuje chwilowe przeciążenia (np. prąd rozruchowy silnika) bez przepalenia, a zadziała dopiero przy dłuższym przeciążeniu lub zwarciu.
• Jak rozpoznać wkładkę zwłoczną od szybkiej? Zwłoczna ma oznaczenie literowe „T” (lub kombinację TNDZ) i często szerszą strefę bezpiecznika. Szybkie wkładki oznaczone są np. F lub FF. W przypadku wątpliwości sprawdź kartę katalogową producenta.
