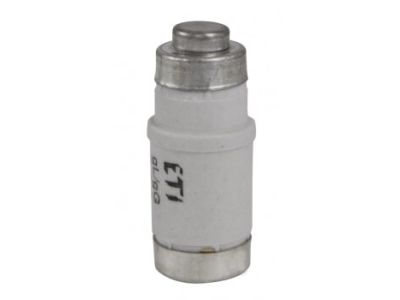

Wkładka topikowa D02 35A gG 400V AC 250V DC E18 (zwłoczna) | 002212003 Eti

Opis i Kluczowe Cechy

Wkładka topikowa D02 o prądzie znamionowym 35A to profesjonalny element zabezpieczający, zaprojektowany przez renomowanego producenta aparatury modułowej – firmę ETI. Produkt charakteryzuje się charakterystyką gG (ogólnego przeznaczenia, pełnozakresowa), co oznacza, że jest zdolny do przerywania prądów o wartościach od najmniejszego prądu topnienia aż do znamionowej zdolności zwarciowej. Dzięki temu wkładka skutecznie chroni instalacje elektroenergetyczne zarówno przed skutkami przeciążeń, jak i gwałtownych zwarć.

• Napięcie znamionowe: Urządzenie przystosowane jest do pracy w obwodach prądu przemiennego (AC) o napięciu do 400V oraz prądu stałego (DC) do 250V, co czyni je wszechstronnym rozwiązaniem w systemach rozdzielczych.
• Wskaźnik zadziałania: Wkładka wyposażona jest w czytelny, kolorowy wskaźnik zadziałania, który umożliwia błyskawiczną identyfikację uszkodzonego bezpiecznika bez konieczności jego demontażu z główki bezpiecznikowej.
• Wielkość D02: Standardowy rozmiar kompatybilny z gniazdami E18 zapewnia łatwość doboru osprzętu i pewny styk elektryczny.
• Ochrona przeciwporażeniowa: Poprzez szybkie przerwanie obwodu w sytuacjach awaryjnych, wkładka stanowi kluczowy element systemu ochrony przed porażeniem prądem elektrycznym.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektrotechnicznej. Spełnia wymagania normy IEC 60269, co gwarantuje pełną zamienność z innymi wkładkami systemu D0 oraz powtarzalność parametrów czasowo-prądowych. Posiadanie certyfikatów jakościowych potwierdza, że wkładka może być stosowana w instalacjach wymagających wysokiego stopnia niezawodności, zarówno w budownictwie mieszkaniowym, jak i przemysłowym.

Zastosowanie

Wkładka topikowa D02 35A gG znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych. Jest idealnym rozwiązaniem do:

• Zabezpieczania linii zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Ochrony odbiorników o charakterze rezystancyjnym i indukcyjnym, gdzie wymagana jest zwłoczna charakterystyka zadziałania.
• Zabezpieczania obwodów w obiektach przemysłowych, gdzie występują zmienne warunki obciążenia.
• Systemów zasilania awaryjnego i sterowania, dzięki wysokiej zdolności wyłączania prądów zwarciowych.

Wskazówki Montażowe

Podczas montażu wkładki topikowej należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Dobór gniazda i główki: Wkładka musi być montowana w dedykowanym gnieździe bezpiecznikowym D02 z gwintem E18. Należy upewnić się, że główka bezpiecznikowa jest odpowiednio dokręcona, aby zapewnić optymalny docisk styku i uniknąć przegrzewania się połączenia.
• Wstawki kalibrowe: Zaleca się stosowanie odpowiednich wstawek kalibrowych, które uniemożliwiają zamontowanie wkładki o prądzie znamionowym większym niż dopuszczalny dla danego obwodu.
• Bezpieczeństwo: Wymiana wkładki powinna odbywać się przy wyłączonym napięciu lub przy użyciu izolowanych narzędzi i środków ochrony osobistej, zgodnie z zasadami BHP obowiązującymi przy pracach pod napięciem.

FAQ

1. Co oznacza charakterystyka gG w tej wkładce?
Charakterystyka gG oznacza wkładkę ogólnego przeznaczenia do ochrony kabli i przewodów. Jest to charakterystyka zwłoczna, która pozwala na krótkotrwałe przeciążenia (np. podczas rozruchu urządzeń), ale reaguje natychmiastowo na prądy zwarciowe.

2. Czy wkładkę można stosować w obwodach prądu stałego (DC)?
Tak, wkładka ETI 2212003 jest certyfikowana do pracy w obwodach DC o napięciu znamionowym do 250V, co pozwala na jej wykorzystanie np. w systemach fotowoltaicznych lub zasilaczach buforowych.

3. Jak sprawdzić, czy wkładka jest przepalona?
Najprostszym sposobem jest weryfikacja wizualna kolorowego wskaźnika zadziałania. Jeśli wskaźnik (tzw. oczko) odpadł lub zmienił położenie, oznacza to, że bezpiecznik zadziałał i wymaga wymiany na nowy o tych samych parametrach.
