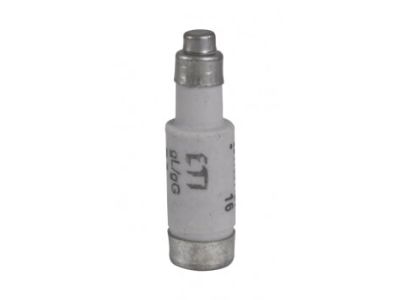

Wkładka topikowa D01 16A gG 400VAC 250V DC E14 (zwłoczna) | 002211005 Eti

Opis i Kluczowe Cechy

Wkładka topikowa D01 16A gG marki ETI to wysokiej klasy element zabezpieczający, zaprojektowany z myślą o profesjonalnych instalacjach elektroenergetycznych. Jako małogabarytowa wkładka typu DO, charakteryzuje się kompaktową budową, która pozwala na optymalne wykorzystanie przestrzeni w rozdzielnicach. Prąd znamionowy o wartości 16A oraz charakterystyka gG (ogólnego przeznaczenia, zwłoczna) sprawiają, że produkt ten idealnie nadaje się do ochrony przewodów i urządzeń przed skutkami przeciążeń oraz zwarć. Wkładka pracuje przy napięciu znamionowym 400V AC oraz 250V DC, co zapewnia wszechstronność w różnych systemach zasilania. Wykorzystanie gwintu E14 gwarantuje kompatybilność ze standardowymi gniazdami bezpiecznikowymi D01.

• Charakterystyka gG: Zapewnia pełnozakresową ochronę, reagując z odpowiednią zwłoką na przeciążenia, co eliminuje ryzyko niepożądanych zadziałań przy chwilowych skokach prądu.
• Wysoka zdolność zwarciowa: Skutecznie przerywa obwód w momencie wystąpienia prądu o wartości przekraczającej graniczne parametry bezpieczeństwa.
• System kalibracji: Konstrukcja umożliwia współpracę z wkładkami kalibrowymi, co jest kluczowe dla zachowania selektywności i zapobiegania montażowi wkładki o zbyt dużym prądzie znamionowym.
• Trwałość materiałowa: Wykonanie z wysokiej jakości ceramiki i miedzi cynowanej zapewnia stabilność parametrów elektrycznych w długim okresie eksploatacji.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Wkładka spełnia wymagania normy IEC 60269, co potwierdza jej niezawodność jako elementu ochrony przeciwporażeniowej i przeciwpożarowej. Dzięki precyzyjnemu wykonaniu, wkładka gwarantuje powtarzalność charakterystyk czasowo-prądowych, co jest niezbędne w profesjonalnych projektach inżynieryjnych.

Zastosowanie

Wkładka topikowa D01 16A gG znajduje szerokie zastosowanie w sektorze budownictwa mieszkaniowego, komercyjnego oraz w przemyśle. Jest dedykowana do:

• Zabezpieczania obwodów odbiorczych w rozdzielnicach głównych i piętrowych.
• Ochrony silników o małej mocy oraz urządzeń sterowniczych wymagających charakterystyki zwłocznej.
• Zabezpieczania instalacji oświetleniowych i gniazd wtykowych w obiektach przemysłowych.
• Systemów zasilania prądem stałym (DC) do 250V, takich jak układy sterowania i automatyki.

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzany przez wykwalifikowany personel z zachowaniem zasad BHP. Wkładkę należy umieścić w gnieździe bezpiecznikowym D01 wyposażonym w odpowiednią wkładkę kalibrową (szarą dla 16A), co zapobiega błędom montażowym. Należy zwrócić uwagę na odpowiedni moment dokręcania główki bezpiecznikowej, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się połączenia. Przed wymianą wkładki należy upewnić się, że obwód jest odłączony lub nie znajduje się pod obciążeniem, aby uniknąć łuku elektrycznego.

FAQ

• Czy wkładka 16A gG może być stosowana do ochrony silników? Tak, charakterystyka gG posiada właściwości zwłoczne, co pozwala na wytrzymanie krótkotrwałych prądów rozruchowych, jednak przy ciężkich rozruchach zaleca się weryfikację z charakterystyką aM.
• Co oznacza skrót D01? Jest to oznaczenie rozmiaru fizycznego wkładki małogabarytowej, która współpracuje z gniazdami o gwincie E14.
• Czy wkładka zadziała przy prądzie stałym? Tak, wkładka jest certyfikowana do pracy w obwodach DC o napięciu do 250V, co czyni ją uniwersalnym rozwiązaniem w automatyce.
