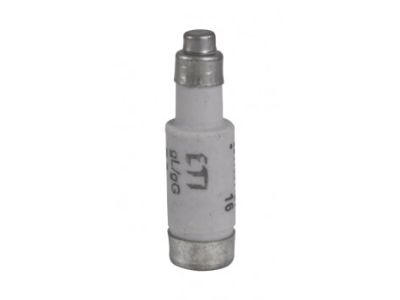

Wkładka topikowa D01 13A gG 400V AC 250V DC E14 (zwłoczna) | 002211006 Eti

Alternatywny kod produktu: D01 gG 13A/400V

Opis i Kluczowe Cechy

Wkładka topikowa D01 o prądzie znamionowym 13 A i charakterystyce gG (zwłoczna) przeznaczona jest do zabezpieczania instalacji elektroenergetycznych przed skutkami zwarć i przeciążeń. Dzięki napięciu znamionowemu 400 V AC / 250 V DC sprawdza się zarówno w obwodach prądu przemiennego, jak i stałego. Wyposażona w kolorowy wskaźnik zadziałania, który jest widoczny po zamontowaniu w główce i gnieździe bezpiecznikowym, ułatwia szybką identyfikację przepalonej wkładki. Posiada gwint E14, kompatybilny z typowymi podstawami i główkami bezpiecznikowymi.

• Prąd znamionowy 13 A: pozwala na bezpieczne zabezpieczenie obwodów o średnim obciążeniu, minimalizując ryzyko przegrzania przewodów i odbiorników.
• Charakterystyka gG (zwłoczna): zapewnia selektywną ochronę przewodów i urządzeń ogólnego przeznaczenia, wytrzymując krótkotrwałe prądy rozruchowe bez zbędnych wyłączeń.
• Napięcie znamionowe 400 V AC / 250 V DC: uniwersalność zastosowania – nadaje się zarówno do standardowych instalacji 1-fazowych i 3-fazowych, jak i obwodów prądu stałego.
• Kolorowy wskaźnik zadziałania: umożliwia błyskawiczną kontrolę stanu wkładki bez konieczności wyjmowania jej z oprawy – oszczędza czas podczas diagnostyki.
• Wielkość D01 z gwintem E14: zgodność z powszechnie stosowanymi podstawami i główkami bezpiecznikowymi, łatwy montaż i wymiana.

Zgodność z Normami

Produkt zaprojektowany zgodnie z wymaganiami europejskich norm dotyczących wkładek topikowych oraz oznaczony znakiem CE. Spełnia standardy bezpieczeństwa i funkcjonalności wymagane w instalacjach elektroenergetycznych.

Zastosowanie

Wkładka topikowa D01 13A gG znajduje zastosowanie tam, gdzie wymagana jest niezawodna ochrona przewodów i odbiorników przed skutkami zwarć i przeciążeń. Sprawdza się zarówno w budynkach mieszkalnych, jak i w obiektach komercyjnych oraz lekkim przemyśle.

• Ochrona obwodów oświetleniowych i gniazd wtyczkowych w instalacjach domowych i biurowych.
• Zabezpieczenie linii zasilających urządzenia AGD, grzejniki elektryczne, pompy i wentylatory.
• Stosowanie w rozdzielnicach i tablicach bezpiecznikowych jako zabezpieczenie przedlicznikowe lub odbiorcze.
• Ochrona obwodów sterowania i automatyki niskiego napięcia (prąd stały) – np. zasilaczy, przekaźników, styczników.

Wskazówki Montażowe

Montaż i wymiana wkładki topikowej mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całym obwodzie. Wkładkę należy umieścić w dedykowanej główce bezpiecznikowej (D01) z gniazdem pasującym do gwintu E14. Przekrój przewodów oraz zabezpieczenie nadrzędne dobierz zgodnie z projektem instalacji i obowiązującymi przepisami. Po zamontowaniu sprawdź poprawność osadzenia wkładki oraz widoczność wskaźnika zadziałania.

FAQ

• Jak sprawdzić, czy wkładka topikowa przepaliła się? Wkładka wyposażona jest w kolorowy wskaźnik zadziałania umieszczony w górnej części. Po przepaleniu bezpiecznika wskaźnik zmienia kolor, co jest widoczne nawet po zamontowaniu wkładki w główce i gnieździe bezpiecznikowym.
• Czy wkładka nadaje się do obwodów prądu stałego? Tak, napięcie znamionowe DC wynosi 250 V. Należy jednak pamiętać, że w obwodach DC zdolność wyłączania może być niższa niż dla AC – przed zastosowaniem sprawdź parametry zwarciowe obwodu.
• Co oznacza charakterystyka gG? gG to charakterystyka zwłoczna (ogólnego przeznaczenia) – wkładka wytrzymuje krótkotrwałe przeciążenia, np. prądy rozruchowe silników, a wyłącza dopiero przy długotrwałym przeciążeniu lub zwarciu. Stosowana głównie do ochrony przewodów i odbiorników ogólnego użytku.
