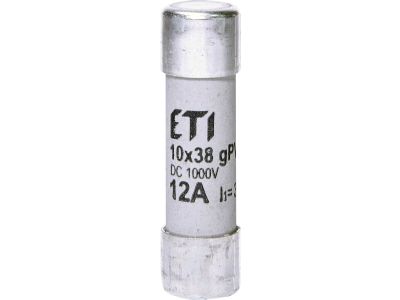

Wkładka topikowa cylindryczna PV CH10x38 gPV 12A/1000V DC | 002625077 Eti

Opis i Kluczowe Cechy

Wkładka topikowa cylindryczna PV CH10x38 gPV 12A/1000V DC marki ETI to zaawansowany element zabezpieczający, zaprojektowany specjalnie z myślą o wymagających systemach fotowoltaicznych. Charakterystyka gPV oznacza pełnozakresową ochronę przed skutkami zwarć oraz przeciążeń w obwodach prądu stałego (DC), co jest kluczowe dla zachowania ciągłości pracy paneli PV. Prąd znamionowy wynoszący 12A pozwala na precyzyjne dopasowanie do parametrów prądowych łańcuchów modułów, a napięcie znamionowe 1000V DC gwarantuje bezpieczną pracę w instalacjach o wysokim napięciu roboczym.

• Wymiary standardowe: Format 10x38 mm zapewnia pełną kompatybilność z większością rozłączników bezpiecznikowych dostępnych na rynku.
• Wysoka zdolność zwarciowa: Urządzenie zostało zaprojektowane tak, aby bezpiecznie przerywać prądy zwarciowe w instalacjach prądu stałego.
• Niskie straty mocy: Optymalizacja konstrukcji wewnętrznej minimalizuje wydzielanie ciepła, co przekłada się na dłuższą żywotność osprzętu wewnątrz rozdzielnicy.
• Trwałość: Wykonanie z wysokiej jakości ceramiki i miedzi cynowanej zapewnia odporność na starzenie i zmienne warunki termiczne.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowe, co potwierdza jego niezawodność w profesjonalnych instalacjach energetycznych. Wkładka jest zgodna z normą IEC 60269-6, która definiuje parametry techniczne dla bezpieczników przeznaczonych do ochrony systemów fotowoltaicznych. Posiada również certyfikację CE, co dopuszcza ją do obrotu i stosowania na terenie Unii Europejskiej, gwarantując najwyższy standard bezpieczeństwa elektrycznego.

Zastosowanie

Wkładka topikowa ETI CH10x38 gPV znajduje zastosowanie przede wszystkim w sektorze odnawialnych źródeł energii. Jest dedykowana do ochrony łańcuchów (stringów) paneli fotowoltaicznych przed prądami wstecznymi oraz skutkami zwarć po stronie DC. Może być stosowana zarówno w małych instalacjach prosumenckich, jak i w dużych farmach fotowoltaicznych, gdzie wymagana jest selektywność zabezpieczeń i wysoka odporność na napięcia stałe rzędu 1000V.

Wskazówki Montażowe

Podczas montażu wkładki topikowej należy przestrzegać następujących zasad inżynierskich:

• Dobór rozłącznika: Wkładkę należy montować wyłącznie w dedykowanych rozłącznikach bezpiecznikowych o rozmiarze 10x38 mm przystosowanych do prądu stałego (DC).
• Kierunek montażu: Wkładki cylindryczne są niespolaryzowane, jednak należy upewnić się, że są stabilnie osadzone w zaciskach rozłącznika.
• Moment dokręcania: Przy podłączaniu przewodów do rozłącznika, w którym znajduje się wkładka, należy stosować moment dokręcania zgodny z instrukcją producenta rozłącznika (zazwyczaj ok. 2-2.5 Nm), aby uniknąć przegrzewania styków.
• Wymiana: Wymiany wkładki należy dokonywać wyłącznie przy rozłączonym obwodzie (stan beznapięciowy), używając odpowiednich środków ochrony osobistej.

FAQ

Czy wkładka gPV może być stosowana w obwodach AC?
Nie, charakterystyka gPV oraz konstrukcja wkładki są zoptymalizowane pod kątem gaszenia łuku elektrycznego w obwodach prądu stałego (DC). Do obwodów AC należy stosować wkładki o charakterystyce gG lub gL.

Co oznacza rozmiar 10x38?
Są to wymiary fizyczne wkładki: średnica wynosi 10 mm, a długość 38 mm. Jest to najpopularniejszy standard w zabezpieczeniach fotowoltaicznych.

Czy wkładka 12A nie będzie zbyt słaba dla mojego systemu?
Dobór prądu znamionowego wkładki powinien wynosić zazwyczaj od 1.4 do 1.5 raza wartości prądu zwarciowego modułu (Isc). Przed montażem należy zweryfikować dokumentację projektową instalacji PV.
