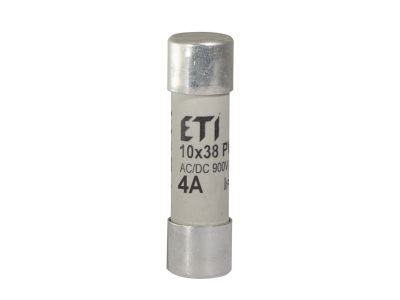

Wkładka topikowa cylindryczna PV 10x38mm 4A gR 900V AC/DC CH10 | 002625028 Eti

Alternatywny kod produktu: CH10x38 gR 4A/900V AC/DC

Opis i Kluczowe Cechy

Wkładka topikowa cylindryczna CH10 o wymiarach 10x38mm to element bezpiecznikowy z systemu C, przeznaczony do ochrony instalacji fotowoltaicznych oraz urządzeń z półprzewodnikami. Prąd znamionowy 4A i napięcie 900V AC/DC zapewniają bezpieczną pracę w obwodach o podwyższonym napięciu stałym, a charakterystyka gR gwarantuje szybkie wyłączenie przy przeciążeniach i zwarciu, chroniąc wrażliwe komponenty elektroniczne. Wkładka jest kompatybilna z rozłącznikami bezpiecznikowymi VLC, PCF, EFD oraz podstawami EFH.

• Prąd znamionowy 4 A: odpowiedni do zabezpieczania obwodów niskoprądowych w instalacjach PV, zasilaczach i sterownikach, minimalizując ryzyko uszkodzenia chronionego urządzenia.
• Napięcie znamionowe 900 V AC/DC: wysoka izolacja pozwala na stosowanie zarówno w obwodach prądu przemiennego, jak i stałego, co jest kluczowe w systemach fotowoltaicznych z wysokim napięciem DC.
• Charakterystyka gR (szybkie działanie): dedykowana do ochrony półprzewodników – przetwornic, falowników, prostowników – błyskawicznie odcina obwód w przypadku przekroczenia prądu, zapobiegając uszkodzeniom termicznym.
• Rozmiar 10x38mm i system C: standardowy wymiar wkładki oraz zgodność z rozłącznikami VLC, PCF, EFD i podstawami EFH ułatwia montaż i wymianę w istniejących rozdzielnicach.
• Znamionowe straty mocy dopasowane do osprzętu: wkładka zaprojektowana tak, aby jej straty mocy nie przekraczały dopuszczalnych wartości dla współpracującego rozłącznika lub podstawy, co zapewnia bezpieczne odprowadzanie ciepła.

Zgodność z Normami

Wkładka topikowa CH10 spełnia wymagania europejskich norm oraz posiada certyfikat CE. Przeznaczona do stosowania w instalacjach elektrycznych wykonanych zgodnie z obowiązującymi przepisami i normami PN-IEC.

Zastosowanie

Wkładka cylindryczna systemu C znajduje zastosowanie w szerokim zakresie instalacji przemysłowych i budynkowych, gdzie wymagana jest precyzyjna ochrona przed przeciążeniem i zwarciem.

• Ochrona obwodów fotowoltaicznych (PV) – zabezpieczenie paneli, inwerterów oraz przewodów DC przed skutkami zwarć i przeciążeń.
• Zabezpieczenie półprzewodników w przetwornicach częstotliwości, falownikach, zasilaczach impulsowych i układach prostowniczych.
• Stosowanie w rozłącznikach bezpiecznikowych VLC, PCF, EFD oraz podstawach EFH w rozdzielnicach głównych i podrozdzielniach.
• Ochrona obwodów sterowniczych, sygnalizacyjnych i automatyki budynkowej o niskim poborze prądu, wymagających szybkiego wyłączenia.

Wskazówki Montażowe

Montaż wkładki topikowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w całym obwodzie. Wkładkę umieszczać w odpowiedniej podstawie lub rozłączniku (VLC, PCF, EFD, EFH) na szynie TH35 (DIN). Moment dokręcania zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją producenta osprzętu – straty mocy wkładki nie mogą przekraczać dopuszczalnych wartości dla danego rozłącznika lub podstawy. Po wymianie sprawdzić poprawność osadzenia i brak widocznych uszkodzeń.

FAQ

• Czy wkładka 4A gR nadaje się do ochrony typowych obwodów gniazd wtyczkowych? Nie – charakterystyka gR jest szybka i przeznaczona do półprzewodników; do ochrony przewodów i odbiorników ogólnego przeznaczenia zaleca się wkładki o charakterystyce gG. Do obwodów PV i elektroniki stosujemy właśnie gR.
• Jakie napięcie maksymalne może wystąpić na wkładce? Wkładka jest zaprojektowana na napięcie znamionowe 900 V AC/DC. Nie należy jej stosować w obwodach o wyższym napięciu, gdyż grozi to przebiciem i utratą ochrony.
• Jak sprawdzić, czy wkładka nie jest przepalona? Wkładki topikowe są jednorazowego użytku. Po zadziałaniu (przepaleniu) należy wymienić na nową o tych samych parametrach. Wizualnie można sprawdzić wkładkę w przezroczystej obudowie lub za pomocą multimetru w trybie ciągłości.
