Wkładka topikowa cylindryczna PV 10x38mm 20A gPV 1000V DC CH10 | 002625108 Eti

Opis i Kluczowe Cechy

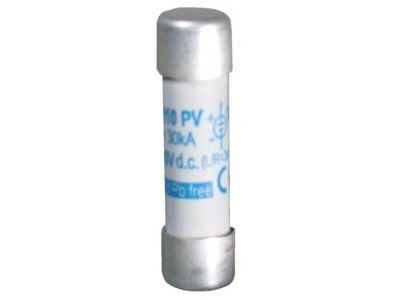

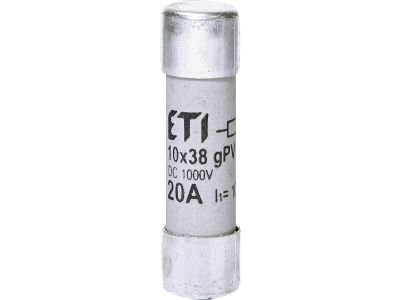

Wkładka topikowa cylindryczna PV 10x38mm o prądzie znamionowym 20A to specjalistyczny element zabezpieczający, zaprojektowany przez renomowaną firmę ETI z myślą o nowoczesnych instalacjach fotowoltaicznych. Charakterystyka gPV gwarantuje pełnozakresową ochronę przed skutkami zwarć oraz przeciążeń w obwodach prądu stałego (DC). Dzięki napięciu znamionowemu wynoszącemu 1000V DC, produkt ten idealnie wpisuje się w wymagania systemów PV o wysokim napięciu roboczym. Kompaktowe wymiary 10x38 mm pozwalają na oszczędność miejsca w rozdzielnicach, przy jednoczesnym zachowaniu najwyższych parametrów bezpieczeństwa.

• Prąd znamionowy 20A: Zapewnia optymalne zabezpieczenie dla stringów paneli fotowoltaicznych.
• Napięcie 1000V DC: Przystosowanie do pracy w wymagających warunkach instalacji solarnych.
• Charakterystyka gPV: Specjalnie opracowana do ochrony modułów fotowoltaicznych przed prądami wstecznymi.
• Wysoka zdolność zwarciowa: Skuteczne przerywanie obwodu w sytuacjach awaryjnych, chroniąc kosztowne komponenty systemu.

Zgodność z Normami

Wkładka topikowa ETI CH10 PV została zaprojektowana i przetestowana zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jej niezawodność w profesjonalnych aplikacjach elektroenergetycznych. Produkt spełnia wymagania normy IEC 60269-6, która definiuje parametry dla wkładek bezpiecznikowych przeznaczonych do ochrony systemów fotowoltaicznych. Dzięki temu inżynierowie i instalatorzy mają pewność, że zastosowane zabezpieczenie zadziała precyzyjnie w określonym czasie, minimalizując ryzyko uszkodzenia instalacji lub pożaru.

Zastosowanie

Głównym obszarem zastosowania wkładki 20A gPV są systemy fotowoltaiczne (PV). Jest ona montowana w celu ochrony poszczególnych łańcuchów modułów (stringów) przed prądami przetężeniowymi. Wkładki systemu C znajdują szerokie zastosowanie w profesjonalnym osprzęcie modułowym, takim jak:

• Rozłączniki bezpiecznikowe serii VLC, PCF oraz EFD.
• Podstawy bezpiecznikowe typu EFH.
• Skrzynki przyłączeniowe DC (Combiner Boxes).

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia ciągłości ochrony i bezpieczeństwa pożarowego. Wkładkę należy umieścić w kompatybilnej podstawie bezpiecznikowej (np. ETI EFH 10 DC) montowanej na standardowej szynie DIN 35mm. Przed instalacją należy upewnić się, że system jest odłączony od źródła napięcia. Podczas doboru osprzętu należy zweryfikować, czy suma strat mocy wszystkich zainstalowanych wkładek nie przegrzeje obudowy rozłącznika. Zaleca się regularne sprawdzanie stanu styków w podstawach bezpiecznikowych, aby uniknąć wzrostu rezystancji przejścia, co mogłoby prowadzić do nadmiernego wydzielania ciepła.

FAQ

• Czy tę wkładkę można stosować w obwodach prądu przemiennego (AC)? Nie, charakterystyka gPV oraz konstrukcja wkładki są dedykowane wyłącznie do obwodów prądu stałego (DC) w instalacjach fotowoltaicznych.
• Co oznacza charakterystyka gPV? Jest to charakterystyka pełnozakresowa, co oznacza, że bezpiecznik chroni zarówno przed niskimi prądami przeciążeniowymi, jak i wysokimi prądami zwarciowymi typowymi dla systemów solarnych.
• Czy wkładka pasuje do standardowych rozłączników 10x38? Tak, wkładka posiada standardowy wymiar cylindryczny 10x38 mm i jest kompatybilna z większością rozłączników PV dostępnych na rynku, w tym z seriami VLC, PCF i EFD od ETI.
