Wkładka topikowa cylindryczna CH22x58 gG 63A/690V | 002651048 Eti

Opis i Kluczowe Cechy

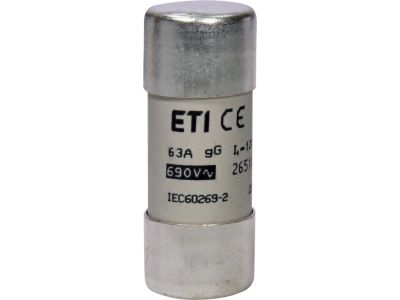

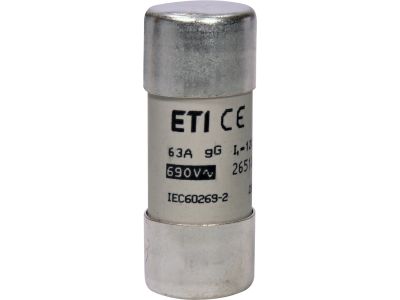

Wkładka topikowa cylindryczna CH22x58 gG 63A/690V marki ETI to zaawansowany element zabezpieczający, zaprojektowany z myślą o profesjonalnych instalacjach przemysłowych. Charakterystyka gG (ogólnego przeznaczenia) gwarantuje pełnozakresową ochronę, co oznacza, że urządzenie skutecznie reaguje zarówno na przeciążenia o niskim natężeniu, jak i gwałtowne zwarcia o wysokiej energii. Prąd znamionowy wynoszący 63A pozwala na zabezpieczanie obwodów o znacznym obciążeniu, a wysokie napięcie znamionowe 690V AC sprawia, że wkładka idealnie odnajduje się w wymagających sieciach przemysłowych.

• Wymiary gabarytowe: Standardowy rozmiar 22x58 mm zapewnia pełną kompatybilność z rozłącznikami bezpiecznikowymi dedykowanymi dla tego systemu.
• Wysoka zdolność zwarciowa: Solidna konstrukcja korpusu ceramicznego pozwala na bezpieczne przerywanie prądów zwarciowych bez ryzyka rozerwania obudowy.
• Niskie straty mocy: Zoptymalizowana konstrukcja elementu topikowego minimalizuje wydzielanie ciepła, co przekłada się na dłuższą żywotność aparatury towarzyszącej.
• Srebrzone styki: Zastosowanie wysokiej jakości powłok kontaktowych redukuje rezystancję przejścia i zapobiega utlenianiu się powierzchni stykowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w krytycznych punktach rozdziału energii. Wkładka spełnia wymagania normy IEC 60269-1 oraz IEC 60269-2, które definiują parametry techniczne i bezpieczeństwo niskonapięciowych bezpieczników topikowych. Posiada również certyfikat CE, co jest gwarancją dopuszczenia do obrotu na rynku europejskim i zgodności z dyrektywami bezpieczeństwa.

Zastosowanie

Wkładka CH22x58 gG 63A znajduje szerokie zastosowanie w sektorze B2B, szczególnie tam, gdzie wymagana jest wysoka pewność zasilania. Jest idealnym rozwiązaniem do ochrony kabli i przewodów w rozdzielnicach głównych oraz podrozdzielnicach. Dzięki charakterystyce gG, może być stosowana do zabezpieczania odbiorników rezystancyjnych oraz urządzeń o niewielkim prądzie rozruchowym. Często spotykana w układach sterowania maszyn, systemach HVAC oraz w instalacjach fotowoltaicznych po stronie AC, gdzie napięcie robocze często przekracza standardowe 400V.

Wskazówki Montażowe

Podczas montażu wkładki topikowej należy przestrzegać poniższych zasad inżynierskich:

• Dobór rozłącznika: Wkładkę należy montować wyłącznie w dedykowanych rozłącznikach bezpiecznikowych o rozmiarze 22x58, zapewniających odpowiedni docisk styków.
• Weryfikacja parametrów: Przed instalacją należy upewnić się, że prąd znamionowy 63A oraz napięcie 690V są odpowiednie dla chronionego obwodu.
• Stan beznapięciowy: Wymiana wkładki powinna odbywać się przy otwartym rozłączniku, po uprzednim odłączeniu obciążenia, aby uniknąć powstania łuku elektrycznego.
• Kontrola termowizyjna: W ramach okresowych przeglądów zaleca się sprawdzenie temperatury połączeń w rozłączniku, aby wykluczyć poluzowanie zacisków, co mogłoby prowadzić do przegrzania wkładki.

FAQ

Czy wkładka gG może być stosowana do ochrony silników?
Wkładki o charakterystyce gG chronią silniki przed skutkami zwarć, jednak przy ciężkich rozruchach zaleca się stosowanie wkładek o charakterystyce aM. W przypadku lekkich rozruchów i odpowiedniego przewymiarowania, charakterystyka gG jest dopuszczalna.

Co oznacza wymiar 22x58?
Jest to standardowy wymiar wkładki cylindrycznej, gdzie 22 mm to średnica korpusu, a 58 mm to jego całkowita długość. Jest to jeden z największych rozmiarów w systemie wkładek cylindrycznych.

Czy wkładka posiada wskaźnik zadziałania?
Niniejszy model to standardowa wkładka bez wskaźnika zadziałania. W przypadku konieczności wizualnej sygnalizacji przepalenia, należy zweryfikować dostępność wersji z wybijakiem lub diodą LED w rozłączniku.
