Wkładka topikowa cylindryczna CH22x58 gG 50A/690V | 002651047 Eti

Opis i Kluczowe Cechy

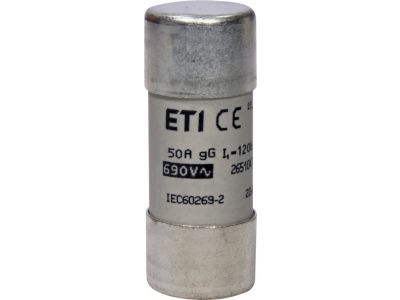

Wkładka topikowa cylindryczna CH22x58 gG o prądzie znamionowym 50A to zaawansowany element zabezpieczający, zaprojektowany przez renomowanego producenta aparatury modułowej – firmę ETI. Produkt ten charakteryzuje się pełnozakresową charakterystyką gG (ogólnego przeznaczenia), co oznacza, że jest zdolny do przerywania zarówno prądów przeciążeniowych, jak i prądów zwarciowych. Napięcie znamionowe wynoszące 690V AC pozwala na bezpieczne stosowanie wkładki w wymagających instalacjach przemysłowych, gdzie standardowe napięcia 400V mogą być niewystarczające.

• Wymiary gabarytowe: Standard 22x58 mm zapewnia kompatybilność z większością rozłączników bezpiecznikowych dostępnych na rynku.
• Wysoka zdolność wyłączania: Skutecznie izoluje uszkodzone obwody, chroniąc drogie urządzenia przed skutkami zwarć.
• Niskie straty mocy: Zoptymalizowana konstrukcja elementu topikowego minimalizuje wydzielanie ciepła, co przekłada się na dłuższą żywotność osprzętu towarzyszącego.
• Solidna obudowa: Wykonana z wysokiej jakości ceramiki odpornej na wysokie temperatury i ciśnienie powstające podczas gaszenia łuku elektrycznego.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje powtarzalność parametrów technicznych i najwyższy poziom bezpieczeństwa. Wkładka spełnia wymagania normy IEC 60269-1 oraz IEC 60269-2, które definiują standardy dla niskonapięciowych bezpieczników topikowych do użytku profesjonalnego i przemysłowego. Posiadanie certyfikatu CE potwierdza dopuszczenie do obrotu na rynku europejskim oraz zgodność z dyrektywami bezpieczeństwa.

Zastosowanie

Wkładka CH22x58 gG 50A znajduje szerokie zastosowanie w sektorze B2B, szczególnie w utrzymaniu ruchu oraz prefabrykacji szaf sterowniczych. Jest idealnym rozwiązaniem do:

• Zabezpieczania linii zasilających i kabli przed skutkami przeciążeń i zwarć.
• Ochrony odbiorników rezystancyjnych oraz urządzeń ogólnego przeznaczenia.
• Stosowania w rozdzielnicach głównych i podrozdzielnicach w obiektach przemysłowych.
• Zabezpieczania układów napędowych (przy odpowiednim doborze charakterystyki do prądu rozruchowego).

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia deklarowanej ochrony. Wkładkę należy umieszczać w dedykowanych rozłącznikach bezpiecznikowych przystosowanych do rozmiaru 22x58 mm. Przed montażem należy upewnić się, że prąd znamionowy wkładki (50A) oraz napięcie znamionowe (690V) są odpowiednie dla chronionego obwodu. Należy zwrócić uwagę na czystość styków w rozłączniku – zanieczyszczenia mogą powodować wzrost rezystancji przejścia i nadmierne nagrzewanie się elementu. Wymiana wkładki powinna odbywać się wyłącznie przy użyciu odpowiednich narzędzi izolowanych lub poprzez otwarcie dźwigni rozłącznika, po uprzednim odłączeniu obciążenia.

FAQ

• Czy wkładkę gG można stosować do ochrony silników? Tak, charakterystyka gG jest uniwersalna, jednak przy silnikach o ciężkim rozruchu należy dokładnie przeanalizować prądy rozruchowe, aby uniknąć zbędnego zadziałania bezpiecznika.
• Jaka jest różnica między rozmiarem CH22 a innymi? Rozmiar 22x58 mm odnosi się do średnicy (22 mm) i długości (58 mm) wkładki. Jest to jeden z największych standardów wkładek cylindrycznych, pozwalający na pracę z wyższymi prądami znamionowymi.
• Czy wkładka posiada wskaźnik zadziałania? Niniejszy model to standardowa wkładka bez wskaźnika zadziałania (wykonanie podstawowe), co czyni ją ekonomicznym i niezawodnym rozwiązaniem w systemach monitorowanych przez inne aparaty pomiarowe.
