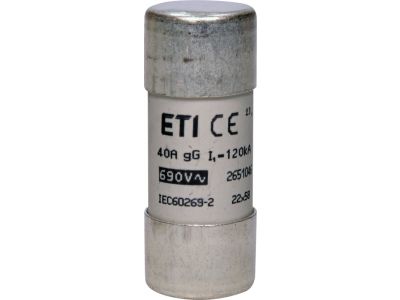

Wkładka topikowa cylindryczna CH22x58 gG 40A/690V | 002651046 Eti

Opis i Kluczowe Cechy

Wkładka topikowa cylindryczna CH22x58 gG 40A/690V marki ETI to profesjonalny element zabezpieczający, zaprojektowany do pracy w najbardziej wymagających instalacjach przemysłowych. Charakterystyka gG (ogólnego przeznaczenia) oznacza, że wkładka zapewnia pełnozakresową ochronę przed skutkami przeciążeń oraz zwarć, co czyni ją uniwersalnym rozwiązaniem w systemach rozdziału energii. Prąd znamionowy wynoszący 40A pozwala na bezpieczne zasilanie odbiorników o średniej mocy, natomiast wysokie napięcie znamionowe 690V AC umożliwia stosowanie wkładki w zaawansowanych układach trójfazowych oraz w aplikacjach przemysłowych o podwyższonym rygorze napięciowym.

• Wymiary gabarytowe: Standardowy rozmiar 22x58 mm gwarantuje pełną kompatybilność z rozłącznikami bezpiecznikowymi dedykowanymi do tego typu wkładek.
• Wysoka zdolność zwarciowa: Skutecznie przerywa prądy zwarciowe, chroniąc kosztowną aparaturę modułową i kable przed zniszczeniem termicznym i dynamicznym.
• Niskie straty mocy: Zoptymalizowana konstrukcja elementu topikowego minimalizuje wydzielanie ciepła, co przekłada się na dłuższą żywotność rozłączników i mniejsze nagrzewanie się rozdzielnicy.
• Trwałość: Wykonanie z wysokiej jakości ceramiki i miedzi pokrytej srebrem zapewnia stabilność parametrów elektrycznych w czasie.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w sektorze B2B. Wkładka spełnia wymagania normy IEC 60269-1 oraz IEC 60269-2, które definiują standardy dla niskonapięciowych bezpieczników topikowych do zastosowań przemysłowych. Posiada certyfikat CE, co jest gwarancją dopuszczenia do obrotu na rynku europejskim i zgodności z dyrektywami bezpieczeństwa.

Zastosowanie

Wkładka CH22x58 gG 40A znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest idealnym rozwiązaniem do zabezpieczania linii zasilających, silników elektrycznych (przy odpowiednim doborze do prądu rozruchowego), a także baterii kondensatorów i transformatorów. Dzięki napięciu znamionowemu 690V, produkt ten jest często wybierany do pracy w układach automatyki przemysłowej, kopalniach oraz w sektorze energii odnawialnej, gdzie występują specyficzne wymagania dotyczące izolacji i wytrzymałości napięciowej.

Wskazówki Montażowe

Podczas montażu wkładki topikowej należy przestrzegać poniższych zasad bezpieczeństwa i dobrych praktyk inżynierskich:

• Dobór rozłącznika: Wkładkę należy montować wyłącznie w dedykowanych rozłącznikach bezpiecznikowych o rozmiarze gniazda 22x58 mm.
• Stan beznapięciowy: Wymiana wkładki powinna odbywać się po uprzednim odłączeniu napięcia za pomocą rozłącznika, aby uniknąć ryzyka powstania łuku elektrycznego.
• Kontrola styków: Przed montażem należy upewnić się, że zaciski rozłącznika są czyste i nie wykazują śladów utlenienia, co zapobiega nadmiernemu wzrostowi rezystancji przejścia.
• Moment dokręcania: W przypadku montażu rozłącznika na szynie DIN, należy zwrócić uwagę na odpowiedni moment dokręcania przewodów zasilających, zgodnie z dokumentacją techniczną oprawy bezpiecznikowej.

FAQ

1. Czy charakterystyka gG nadaje się do ochrony silników?
Tak, wkładki o charakterystyce gG mogą być stosowane do ochrony silników, jednak należy pamiętać o uwzględnieniu prądu rozruchowego, aby uniknąć niepożądanego zadziałania bezpiecznika podczas startu maszyny.

2. Czy mogę zastosować tę wkładkę w instalacji o napięciu 400V?
Zdecydowanie tak. Napięcie 690V jest napięciem maksymalnym. Wkładka będzie pracować poprawnie i bezpiecznie w instalacjach o niższym napięciu znamionowym, takich jak 230V czy 400V AC.

3. Jaka jest różnica między rozmiarem 10x38 a 22x58?
Rozmiar 22x58 mm pozwala na przenoszenie znacznie wyższych prądów znamionowych i oferuje wyższą zdolność zwarciową w porównaniu do mniejszych wkładek 10x38 mm, co jest kluczowe w ciężkich aplikacjach przemysłowych.
