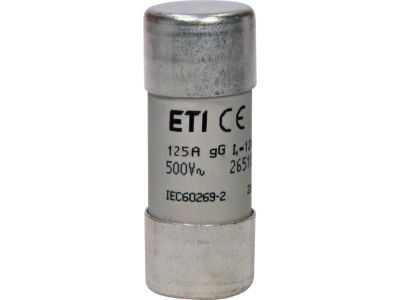

Wkładka topikowa cylindryczna CH22x58 gG 125A/500V | 002651051 Eti

Opis i Kluczowe Cechy

Wkładka topikowa cylindryczna CH22x58 o charakterystyce gG 125A/500V stanowi kluczowy element zabezpieczający obwody elektryczne przed skutkami przeciążeń i zwarć. Charakterystyka gG (pełna) zapewnia szybkie i skuteczne odłączenie chronionego obwodu w przypadku wystąpienia nieprawidłowości w przepływie prądu.

• Typ cylindryczny CH22x58: Standardowy wymiar wkładki, kompatybilny z większością gniazd bezpiecznikowych cylindrycznych.
• Charakterystyka gG 125A/500V: Pełna ochrona zwarciowa i przeciążeniowa – natychmiastowe przerwanie obwodu przy przekroczeniu dopuszczalnych parametrów.
• Napięcie znamionowe 500V: Zapewnia bezpieczną pracę w instalacjach niskiego napięcia do 500V AC/DC.
• Prąd znamionowy 125A: Przeznaczony do zabezpieczania obwodów o maksymalnym prądzie roboczym do 125A.
• Szybkie działanie: Charakterystyka gG gwarantuje szybkie topienie się elementu topikowego w przypadku zwarcia lub przeciążenia, minimalizując ryzyko uszkodzenia chronionych urządzeń.

Zgodność z Normami

Wkładka topikowa spełnia wymagania normy PN-EN 60269-1 oraz PN-EN 60269-2 określających wymagania dla bezpieczników cylindrycznych. Posiada deklarację zgodności CE.

Zastosowanie

Wkładka topikowa cylindryczna CH22x58 znajduje zastosowanie w instalacjach elektrycznych niskiego napięcia, gdzie wymagane jest skuteczne zabezpieczenie przed przeciążeniami i zwarciami.

• Zabezpieczanie obwodów zasilających w rozdzielnicach elektrycznych.
• Ochrona linii kablowych i przewodów przed uszkodzeniem w wyniku przeciążeń.
• Stosowanie w maszynach i urządzeniach przemysłowych wymagających szybkiej reakcji na zwarcia.
• Zabezpieczanie obwodów oświetleniowych i gniazd w instalacjach budynkowych.

Wskazówki Montażowe

Montaż wkładki powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w chronionym obwodzie. Wkładkę należy umieścić w dedykowanym gnieździe bezpiecznikowym, dokładnie dopasowując jej wymiary (CH22x58). Po montażu należy sprawdzić poprawność połączenia i brak luzów. Regularnie kontrolować stan wkładki – wymieniać przy widocznych oznakach zużycia lub uszkodzenia.

FAQ

• Czym różni się charakterystyka gG od innych typów? Charakterystyka gG oznacza, że wkładka zapewnia ochronę zarówno przed zwarciami (szybkie działanie), jak i przeciążeniami (łagodniejsze topienie), co czyni ją uniwersalną w większości zastosowań.
• Jaki jest zakres napięć pracy wkładki? Wkładka przeznaczona jest do pracy w instalacjach o napięciu znamionowym do 500V AC/DC.
• Jak dobrać odpowiednią wkładkę do obwodu? Dobór wkładki powinien uwzględniać maksymalny prąd roboczy chronionego obwodu – w tym przypadku wkładka 125A jest przeznaczona do obwodów o prądzie do 125A. Zawsze należy stosować się do dokumentacji projektowej.
