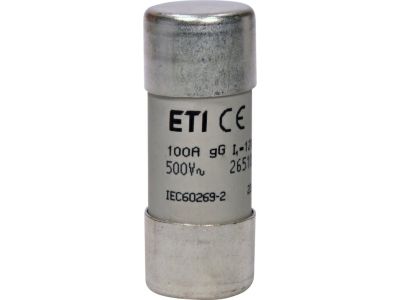

Wkładka topikowa cylindryczna CH22x58 gG 100A/500V | 002651050 Eti

Opis i Kluczowe Cechy

Wkładka topikowa cylindryczna CH22x58 gG o prądzie znamionowym 100A to zaawansowany element zabezpieczający, zaprojektowany przez renomowanego producenta aparatury modułowej – firmę ETI. Produkt ten charakteryzuje się pełnozakresową charakterystyką gG (dawniej gL/gG), co oznacza, że jest przeznaczony do ochrony urządzeń ogólnego przeznaczenia oraz kabli i przewodów przed skutkami zarówno przeciążeń, jak i zwarć. Napięcie znamionowe wynoszące 500V AC pozwala na szerokie zastosowanie w przemysłowych sieciach niskiego napięcia.

• Wymiary gabarytowe: Standardowy rozmiar 22x58 mm gwarantuje kompatybilność z większością rozłączników bezpiecznikowych dostępnych na rynku.
• Wysoka zdolność wyłączania: Zdolność do bezpiecznego przerywania prądów zwarciowych chroni infrastrukturę przed kosztownymi awariami.
• Niskie straty mocy: Zoptymalizowana konstrukcja elementu topikowego minimalizuje wydzielanie ciepła, co przekłada się na dłuższą żywotność aparatury towarzyszącej.
• Trwałość: Wykonanie z wysokiej jakości ceramiki oraz miedzianych, srebrzonych styków zapewnia doskonałą przewodność i odporność na utlenianie.

Zgodność z Normami

Wkładka ETI CH22x58 gG 100A została zaprojektowana i przetestowana zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jej niezawodność w krytycznych systemach zasilania. Produkt spełnia wymagania normy IEC 60269-1 oraz IEC 60269-2, które definiują parametry techniczne i bezpieczeństwo niskonapięciowych bezpieczników topikowych. Posiada również certyfikację CE, co jest niezbędne do dopuszczenia produktu do obrotu i stosowania w profesjonalnych instalacjach elektroenergetycznych na terenie Unii Europejskiej.

Zastosowanie

Dzięki swojej uniwersalnej charakterystyce gG, wkładka znajduje zastosowanie w wielu obszarach elektrotechniki zawodowej:

• Ochrona linii zasilających: Zabezpieczanie kabli i przewodów o dużych przekrojach przed przegrzaniem.
• Przemysł: Ochrona rozdzielnic głównych i podrozdzielnic w zakładach produkcyjnych.
• Automatyka: Zabezpieczanie obwodów sterowniczych i wykonawczych, gdzie wymagana jest wysoka pewność zadziałania.
• Infrastruktura budynkowa: Ochrona głównych pionów zasilających w budynkach komercyjnych i wielorodzinnych.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia deklarowanych parametrów ochronnych. Wkładkę należy umieszczać w dedykowanych rozłącznikach bezpiecznikowych przystosowanych do rozmiaru 22x58 mm (np. seria ETI VLC lub EFD). Przed montażem należy upewnić się, że prąd znamionowy wkładki (100A) jest odpowiednio dobrany do obciążalności prądowej długotrwałej chronionego przewodu. Podczas instalacji w rozłączniku należy zwrócić uwagę na czystość styków oraz zapewnienie odpowiedniego docisku mechanicznego. Wymiana wkładki powinna odbywać się wyłącznie przy użyciu izolowanych narzędzi lub poprzez otwarcie dźwigni rozłącznika, co zapewnia bezpieczną przerwę izolacyjną.

FAQ

• Czy wkładka gG może być stosowana do ochrony silników? Tak, charakterystyka gG pozwala na ochronę silników, jednak należy pamiętać o odpowiednim przewymiarowaniu wkładki względem prądu rozruchowego, aby uniknąć zbędnych zadziałań.
• Jaka jest różnica między rozmiarem 22x58 a mniejszymi wkładkami? Rozmiar 22x58 pozwala na przenoszenie znacznie wyższych prądów (do 100A i więcej) oraz oferuje wyższą zdolność wyłączania w porównaniu do mniejszych wkładek typu 10x38 czy 14x51.
• Czy wkładki ETI są kompatybilne z rozłącznikami innych marek? Tak, o ile rozłącznik jest zaprojektowany pod standard wymiarowy 22x58 mm i posiada odpowiednie parametry napięciowe.
