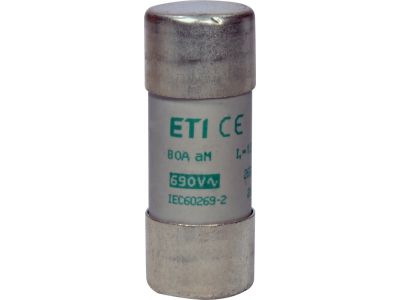

Wkładka topikowa cylindryczna CH22x58 aM 80A/690V | 002652051 Eti

Opis i Kluczowe Cechy

Wkładka topikowa cylindryczna CH22x58 aM 80A/690V marki ETI to profesjonalny element zabezpieczający, zaprojektowany z myślą o wymagających aplikacjach przemysłowych. Charakterystyka aM (niepełnozakresowa, do obwodów silnikowych) sprawia, że produkt ten jest idealnie przystosowany do ochrony aparatury rozdzielczej oraz silników elektrycznych przed skutkami zwarć. Prąd znamionowy wynoszący 80A przy napięciu znamionowym 690V AC pozwala na bezpieczną pracę w instalacjach o wysokim zapotrzebowaniu energetycznym. Korpus wykonany z wysokiej jakości ceramiki zapewnia doskonałą odporność termiczną i mechaniczną, co jest kluczowe przy przerywaniu prądów zwarciowych o dużej wartości. Srebrzone styki gwarantują niską rezystancję przejścia, co minimalizuje straty mocy i ogranicza nagrzewanie się wkładki podczas ciągłej eksploatacji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje najwyższy poziom bezpieczeństwa i niezawodności. Wkładka spełnia wymagania normy IEC 60269-1 oraz IEC 60269-2, które definiują parametry techniczne i wymiarowe dla bezpieczników niskiego napięcia. Dzięki pełnej certyfikacji, wkładka CH22x58 aM 80A może być stosowana w projektach wymagających deklaracji zgodności CE oraz w instalacjach podlegających odbiorom technicznym o wysokim rygorze bezpieczeństwa.

Zastosowanie

Głównym obszarem zastosowania wkładki o charakterystyce aM jest ochrona urządzeń o dużym prądzie rozruchowym. Jest ona powszechnie wykorzystywana w:

• Układach zasilania silników elektrycznych, gdzie wymagana jest odporność na krótkotrwałe przeciążenia podczas startu.
• Zabezpieczeniach transformatorów oraz aparatury sterowniczej.
• Przemysłowych rozdzielnicach głównych i obiektowych.
• Systemach napędowych wymagających selektywności zabezpieczeń w przypadku wystąpienia zwarcia.

Należy pamiętać, że charakterystyka aM chroni jedynie przed zwarciami, dlatego w obwodzie musi znajdować się dodatkowe zabezpieczenie przeciążeniowe (np. przekaźnik termiczny).

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zachowania parametrów ochronnych wkładki:

• Wkładkę należy montować w dedykowanych rozłącznikach bezpiecznikowych lub podstawach przystosowanych do rozmiaru 22x58 mm.
• Przed montażem należy upewnić się, że gniazdo rozłącznika jest czyste i wolne od tlenków, co zapewni optymalny styk elektryczny.
• Należy zweryfikować, czy prąd znamionowy 80A oraz napięcie 690V są zgodne z parametrami chronionego obwodu.
• Wymiana wkładki powinna odbywać się przy użyciu odpowiednich narzędzi izolowanych lub poprzez otwarcie rozłącznika bezpiecznikowego w celu zapewnienia bezpiecznej przerwy izolacyjnej.

FAQ

• Czy wkładka aM chroni przed przeciążeniem? Nie, wkładki o charakterystyce aM są przeznaczone wyłącznie do ochrony przed zwarciami. Do ochrony przed przeciążeniem należy zastosować dodatkowe aparaty, takie jak wyłączniki silnikowe lub przekaźniki termobimetalowe.
• Jaka jest różnica między charakterystyką gG a aM? Charakterystyka gG jest ogólnego przeznaczenia (chroni przed zwarciami i przeciążeniami), natomiast aM jest wyspecjalizowana do ochrony silników i reaguje tylko na prądy zwarciowe, pozwalając na swobodny rozruch maszyny.
• Czy wkładkę 22x58 można zamontować w podstawie 14x51? Nie, wymiary wkładki (średnica 22 mm, długość 58 mm) muszą być ściśle dopasowane do typu podstawy bezpiecznikowej.
