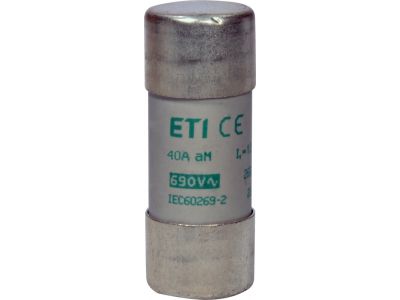

Wkładka topikowa cylindryczna CH22x58 aM 40A/690V | 002652048 Eti

Opis i Kluczowe Cechy

Wkładka topikowa cylindryczna CH22x58 aM 40A/690V marki ETI to zaawansowany element zabezpieczający, zaprojektowany z myślą o profesjonalnych systemach elektroenergetycznych. Charakterystyka aM (niepełnozakresowa) została zoptymalizowana pod kątem ochrony silników elektrycznych oraz urządzeń o wysokim prądzie rozruchowym. Prąd znamionowy wynoszący 40A pozwala na bezpieczną pracę w obwodach o znacznym obciążeniu, a wysokie napięcie znamionowe 690V AC umożliwia zastosowanie wkładki w wymagających instalacjach przemysłowych. Wykonanie w standardzie wymiarowym 22x58 mm gwarantuje pełną kompatybilność z typowymi rozłącznikami bezpiecznikowymi, co ułatwia integrację w istniejących rozdzielnicach.

• Charakterystyka aM: Specjalistyczna charakterystyka zwłoczna, która zapobiega niepożądanym zadziałaniom podczas rozruchu silników.
• Wysoka zdolność zwarciowa: Zapewnia skuteczne przerwanie obwodu w sytuacjach awaryjnych, chroniąc infrastrukturę przed skutkami zwarć.
• Niskie straty mocy: Precyzyjna konstrukcja elementu topikowego minimalizuje wydzielanie ciepła, co przekłada się na dłuższą żywotność osprzętu towarzyszącego.
• Solidna obudowa: Wykonanie z wysokiej jakości ceramiki zapewnia odporność na wysokie temperatury i naprężenia mechaniczne.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w sektorze B2B. Wkładka spełnia wymagania normy IEC 60269-1 oraz IEC 60269-2, które definiują standardy dla bezpieczników niskiego napięcia do zastosowań przemysłowych. Posiada certyfikację CE, co jest gwarancją dopuszczenia do obrotu na rynku europejskim i zgodności z dyrektywami bezpieczeństwa. Dzięki zachowaniu standardu wymiarowego 22x58 mm, produkt jest w pełni zamienny z rozwiązaniami innych renomowanych producentów zachowujących te same parametry techniczne.

Zastosowanie

Wkładka CH22x58 aM 40A znajduje szerokie zastosowanie w przemyśle ciężkim oraz automatyce budynkowej. Jest dedykowana przede wszystkim do ochrony obwodów zasilających silniki elektryczne, gdzie wymagana jest odporność na krótkotrwałe przeciążenia prądowe występujące w momencie startu maszyny. Idealnie sprawdza się w układach zasilania pomp, wentylatorów, kompresorów oraz przenośników taśmowych. Ze względu na napięcie znamionowe 690V, jest często wybierana do pracy w sieciach IT oraz w układach zasilania maszyn o dużej mocy, gdzie standardowe napięcie 400V jest niewystarczające.

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzany przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa BHP. Wkładkę należy umieścić w dedykowanym rozłączniku bezpiecznikowym przystosowanym do rozmiaru 22x58 mm. Przed instalacją należy upewnić się, że prąd znamionowy (40A) oraz charakterystyka (aM) są odpowiednio dobrane do chronionego odbiornika. Należy zwrócić szczególną uwagę na stan styków w rozłączniku – powinny być one czyste i zapewniać odpowiedni docisk, aby uniknąć nadmiernego nagrzewania się połączenia. Wymiana wkładki powinna odbywać się wyłącznie przy odłączonym napięciu, chyba że stosowany rozłącznik pozwala na bezpieczną wymianę pod obciążeniem zgodnie z instrukcją producenta.

FAQ

• Czy wkładka aM chroni przed przeciążeniem? Nie, wkładki o charakterystyce aM chronią jedynie przed skutkami zwarć. Ochronę przed przeciążeniem silnika powinien zapewniać dodatkowy element, np. przekaźnik termobimetalowy.
• Czy mogę zastąpić wkładkę gG wkładką aM? Nie zaleca się takiej zamiany bez analizy projektu, ponieważ charakterystyka aM nie przerwie obwodu przy małych przeciążeniach, co może doprowadzić do uszkodzenia instalacji nieprzystosowanej do takich warunków.
• Jaki jest maksymalny prąd wyłączalny? Wkładki serii CH22x58 charakteryzują się bardzo wysoką zdolnością wyłączania, zazwyczaj na poziomie 100kA lub wyższym, co pozwala na ich stosowanie bezpośrednio za głównymi rozdzielnicami zasilającymi.
