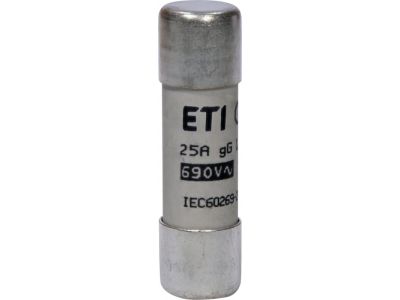

Wkładka topikowa cylindryczna CH14x51 gG 25A/690V | 002651032 Eti

Opis i Kluczowe Cechy

Wkładka topikowa cylindryczna CH14x51 gG o prądzie znamionowym 25A to zaawansowany element zabezpieczający, zaprojektowany przez renomowanego producenta aparatury modułowej – firmę ETI. Produkt ten charakteryzuje się pełnozakresową charakterystyką gG (dawniej gL/gG), co oznacza, że jest przeznaczony do ochrony urządzeń ogólnego przeznaczenia przed skutkami zarówno przeciążeń, jak i zwarć. Dzięki napięciu znamionowemu wynoszącemu aż 690V AC, wkładka ta znajduje zastosowanie w najbardziej wymagających instalacjach przemysłowych, gdzie stabilność i bezpieczeństwo są priorytetem.

• Wymiary gabarytowe: Standardowy rozmiar 14x51 mm gwarantuje pełną kompatybilność z rozłącznikami bezpiecznikowymi dedykowanymi do tego typu wkładek.
• Wysoka zdolność zwarciowa: Pozwala na bezpieczne przerwanie obwodu nawet przy bardzo wysokich prądach zwarciowych, chroniąc infrastrukturę kablową.
• Niskie straty mocy: Precyzyjnie dobrany element topikowy minimalizuje wydzielanie ciepła, co przekłada się na dłuższą żywotność osprzętu towarzyszącego.
• Solidna konstrukcja: Ceramiczny korpus wkładki jest odporny na wysokie temperatury i naprężenia mechaniczne występujące podczas zadziałania bezpiecznika.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych systemach elektroenergetycznych. Wkładka spełnia wymagania normy IEC 60269-1 oraz IEC 60269-2, które definiują parametry techniczne i bezpieczeństwo niskonapięciowych bezpieczników topikowych. Posiadanie certyfikatów zgodności gwarantuje, że wkładka ETI CH14x51 gG 25A utrzyma swoje parametry czasowo-prądowe w całym okresie eksploatacji.

Zastosowanie

Wkładka topikowa CH14x51 gG 25A/690V jest wszechstronnym rozwiązaniem stosowanym w szerokim spektrum instalacji. Idealnie sprawdza się w:

• Rozdzielnicach przemysłowych: Jako główne lub pomocnicze zabezpieczenie obwodów zasilających.
• Ochronie silników: W układach, gdzie charakterystyka gG jest wystarczająca do zabezpieczenia linii zasilającej przed skutkami zwarć.
• Instalacjach fotowoltaicznych i sterowniczych: Dzięki wysokiemu napięciu znamionowemu 690V może być stosowana w specyficznych układach zasilania maszyn.
• Budownictwie komercyjnym: Do zabezpieczania pionów zasilających i odbiorników o dużym poborze mocy.

Wskazówki Montażowe

Prawidłowy montaż wkładki topikowej jest kluczowy dla zapewnienia ciągłości zasilania i ochrony przeciwpożarowej. Należy pamiętać o następujących zasadach:

• Dobór rozłącznika: Wkładkę należy montować wyłącznie w dedykowanych rozłącznikach bezpiecznikowych o rozmiarze 14x51 (np. seria ETI VLC lub EFH).
• Stan styków: Przed montażem należy upewnić się, że zaciski rozłącznika są czyste i nie wykazują śladów utlenienia, co mogłoby powodować nadmierny wzrost temperatury.
• Moment dokręcania: W przypadku montażu rozłącznika na szynie DIN, należy zwrócić uwagę na odpowiedni moment dokręcania przewodów zasilających, zgodnie z dokumentacją techniczną rozłącznika.
• Wymiana: Wkładki topikowe należy wymieniać wyłącznie przy użyciu odpowiednich narzędzi lub poprzez otwarcie dźwigni rozłącznika, po uprzednim odłączeniu obciążenia.

FAQ

1. Czy wkładkę gG można stosować do ochrony silników?
Tak, wkładki o charakterystyce gG chronią przewody zasilające silnik przed skutkami zwarć i przeciążeń, jednak przy ciężkim rozruchu należy zweryfikować, czy prąd rozruchowy nie spowoduje przedwczesnego zadziałania bezpiecznika.

2. Co oznacza wymiar 14x51?
Jest to standardowy wymiar wkładki cylindrycznej: średnica wynosi 14 mm, a długość 51 mm. Jest to jeden z najpopularniejszych rozmiarów w automatyce przemysłowej.

3. Czy mogę zastosować tę wkładkę w obwodzie 400V?
Tak, napięcie znamionowe 690V jest napięciem maksymalnym. Wkładka będzie pracować poprawnie i bezpiecznie w obwodach o niższym napięciu, takich jak 230V, 400V czy 500V.
