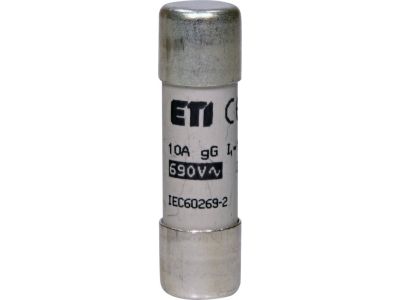

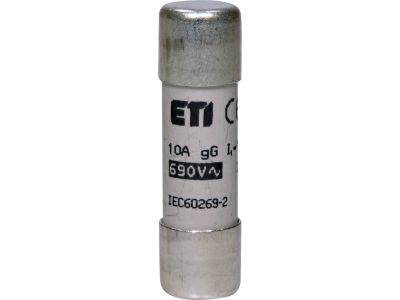

Wkładka topikowa cylindryczna CH14x51 gG 10A/690V | 002651028 Eti

Opis i Kluczowe Cechy

Wkładka topikowa cylindryczna CH14x51 gG o prądzie znamionowym 10A to zaawansowany element zabezpieczający, zaprojektowany przez renomowanego producenta aparatury modułowej – firmę ETI. Produkt ten charakteryzuje się pełnozakresową charakterystyką gG (dawniej gL/gG), co oznacza, że jest przeznaczony do ochrony urządzeń ogólnego przeznaczenia oraz kabli i przewodów przed skutkami zarówno przeciążeń, jak i zwarć. Dzięki napięciu znamionowemu wynoszącemu aż 690V AC, wkładka ta znajduje zastosowanie w wymagających instalacjach przemysłowych, gdzie standardowe napięcia są przekraczane lub wymagany jest wyższy margines bezpieczeństwa izolacyjnego.

• Wymiary gabarytowe: Standard 14x51 mm zapewnia pełną kompatybilność z rozłącznikami bezpiecznikowymi dedykowanymi dla tego typoszeregu.
• Wysoka zdolność zwarciowa: Gwarantuje bezpieczne przerwanie obwodu nawet przy bardzo wysokich prądach zwarciowych, chroniąc infrastrukturę przed zniszczeniem.
• Niskie straty mocy: Precyzyjnie dobrany element topikowy minimalizuje wydzielanie ciepła, co przekłada się na dłuższą żywotność aparatury towarzyszącej.
• Trwałość materiałowa: Korpus wykonany z wysokiej jakości ceramiki odpornej na szoki termiczne oraz miedziane, posrebrzane styki zapewniają doskonałą przewodność elektryczną.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych aplikacjach elektrotechnicznych. Wkładka spełnia wymagania normy IEC 60269-1 oraz IEC 60269-2, które definiują parametry pracy bezpieczników niskiego napięcia do użytku przez wykwalifikowany personel. Posiada również certyfikację CE, co jest gwarancją dopuszczenia do obrotu na rynku europejskim i zgodności z dyrektywami bezpieczeństwa.

Zastosowanie

Wkładka CH14x51 gG 10A znajduje szerokie zastosowanie w sektorze B2B, szczególnie w przemyśle i budownictwie komercyjnym. Jest idealnym rozwiązaniem do:

• Zabezpieczania obwodów rozdzielczych w szafach sterowniczych i rozdzielnicach głównych.
• Ochrony odbiorników o charakterze rezystancyjnym i indukcyjnym, gdzie prąd znamionowy nie przekracza 10A.
• Zastosowań w układach zasilania maszyn, gdzie wymagane jest napięcie robocze do 690V.
• Współpracy z rozłącznikami bezpiecznikowymi typu VLC lub PCF, umożliwiając bezpieczną wymianę wkładki po zadziałaniu.

Wskazówki Montażowe

Podczas montażu i eksploatacji wkładki topikowej należy przestrzegać poniższych zaleceń inżynieryjnych:

• Dobór rozłącznika: Wkładkę należy montować wyłącznie w dedykowanych oprawach lub rozłącznikach bezpiecznikowych o rozmiarze 14x51 mm.
• Weryfikacja parametrów: Przed instalacją należy upewnić się, że prąd znamionowy 10A oraz charakterystyka gG są odpowiednie dla chronionego obwodu i zapewniają selektywność zabezpieczeń.
• Stan styków: Należy dbać o czystość zacisków w rozłączniku; odpowiedni moment dokręcania przewodów w rozłączniku (zgodnie z instrukcją producenta oprawy) zapobiega przegrzewaniu się styków wkładki.
• Bezpieczeństwo: Wymiana wkładki powinna odbywać się przy odłączonym obciążeniu, najlepiej za pomocą rozłącznika izolacyjnego zapewniającego widoczną przerwę bezpieczną.

FAQ

1. Czy wkładka gG może być stosowana do ochrony silników?
Tak, wkładki o charakterystyce gG mogą chronić obwody silnikowe przed zwarciami, jednak przy doborze należy uwzględnić prąd rozruchowy silnika, aby uniknąć niepożądanego zadziałania bezpiecznika.

2. Co oznacza wymiar 14x51?
Jest to standardowy wymiar wkładki cylindrycznej, gdzie 14 mm to średnica korpusu, a 51 mm to jego całkowita długość wraz ze stykami.

3. Czy napięcie 690V pozwala na pracę w sieciach 400V?
Zdecydowanie tak. Napięcie znamionowe 690V określa maksymalne napięcie pracy. Wkładka może bezpiecznie pracować w instalacjach o niższym napięciu, np. 230V lub 400V AC.
