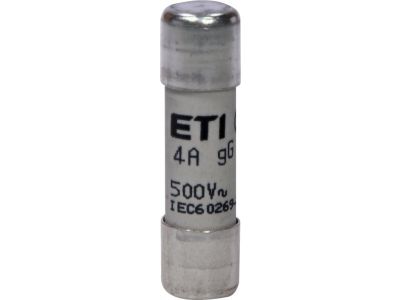

Wkładka topikowa cylindryczna CH10x38 gG 4A/500V | 002651014 Eti

Opis i Kluczowe Cechy

Wkładka topikowa cylindryczna CH10x38 gG 4A/500V od renomowanego producenta ETI to wysokiej klasy element zabezpieczający, zaprojektowany z myślą o ochronie instalacji elektrycznych oraz urządzeń przed skutkami zwarć i przeciążeń. Charakterystyka gG (ogólnego przeznaczenia) oznacza pełnozakresową zdolność wyłączania, co czyni ją niezwykle wszechstronnym rozwiązaniem w systemach rozdziału energii. Prąd znamionowy o wartości 4A pozwala na precyzyjne zabezpieczenie obwodów o mniejszym poborze mocy, zapewniając jednocześnie wysoką zdolność zwarciową przy napięciu znamionowym 500V AC.

• Wymiary standardowe: Gabaryty 10x38 mm gwarantują pełną kompatybilność z większością rozłączników bezpiecznikowych dostępnych na rynku.
• Wysoka zdolność wyłączania: Skutecznie przerywa prądy zwarciowe, chroniąc infrastrukturę przed kosztownymi awariami.
• Niskie straty mocy: Zoptymalizowana konstrukcja ogranicza wydzielanie ciepła, co przekłada się na dłuższą żywotność aparatury modułowej.
• Ceramiczny korpus: Wykonanie z wysokiej jakości ceramiki zapewnia doskonałą odporność termiczną i mechaniczną.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo użytkowania w profesjonalnych instalacjach. Wkładka spełnia wymagania normy IEC 60269-1 oraz IEC 60269-2, które określają standardy dla niskonapięciowych bezpieczników topikowych do użytku przez wykwalifikowany personel. Posiada certyfikat CE, potwierdzający zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wkładka CH10x38 gG 4A znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Jest idealnym rozwiązaniem do:

• Zabezpieczania obwodów sterowniczych i sygnalizacyjnych w szafach automatyki.
• Ochrony transformatorów sterowniczych przed skutkami przeciążeń.
• Zabezpieczania odbiorników końcowych o charakterze rezystancyjnym i indukcyjnym.
• Stosowania w rozłącznikach bezpiecznikowych montowanych na szynie DIN w rozdzielnicach głównych i obiektowych.

Wskazówki Montażowe

Podczas montażu wkładki topikowej należy zachować szczególne środki ostrożności i przestrzegać poniższych wytycznych:

• Dobór rozłącznika: Wkładkę należy umieszczać wyłącznie w dedykowanych rozłącznikach bezpiecznikowych przystosowanych do rozmiaru 10x38 mm.
• Stan beznapięciowy: Wymiana wkładki powinna odbywać się przy otwartym rozłączniku, po uprzednim upewnieniu się, że obwód nie znajduje się pod napięciem.
• Czystość styków: Przed montażem należy sprawdzić, czy styki rozłącznika są wolne od zanieczyszczeń i śladów utlenienia, co zapobiega nadmiernemu wzrostowi rezystancji przejścia.
• Weryfikacja parametrów: Zawsze należy upewnić się, że prąd znamionowy 4A oraz charakterystyka gG są odpowiednie dla chronionego odbiornika.

FAQ

1. Czy wkładkę gG można stosować do ochrony silników?
Wkładki o charakterystyce gG mogą być stosowane do ochrony silników, o ile prąd rozruchowy nie przekracza charakterystyki czasowo-prądowej bezpiecznika. W przypadku ciężkich rozruchów zaleca się konsultację z tabelami selektywności.

2. Jaka jest różnica między charakterystyką gG a aM?
Charakterystyka gG to zabezpieczenie pełnozakresowe (przeciążeniowe i zwarciowe), natomiast aM jest charakterystyką niepełnozakresową, dedykowaną wyłącznie do ochrony zwarciowej obwodów silnikowych.

3. Czy wkładka 10x38 pasuje do każdego rozłącznika?
Pasuje do każdego standardowego rozłącznika bezpiecznikowego zaprojektowanego pod wymiar 10x38 mm, niezależnie od producenta rozłącznika.
