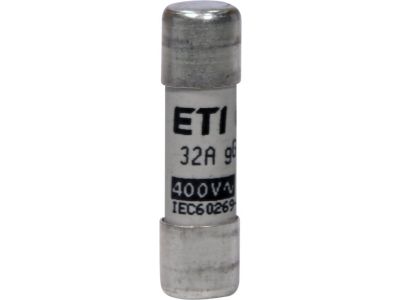

Wkładka topikowa cylindryczna CH10x38 gG 32A/400V | 002651022 Eti

Opis i Kluczowe Cechy

Wkładka topikowa cylindryczna CH10x38 gG o prądzie znamionowym 32A to zaawansowany element zabezpieczający, zaprojektowany przez renomowanego producenta aparatury modułowej – firmę ETI. Produkt ten charakteryzuje się pełnozakresową charakterystyką gG, co oznacza, że jest przeznaczony do ochrony urządzeń ogólnego przeznaczenia przed skutkami zarówno przeciążeń, jak i zwarć. Napięcie znamionowe wynoszące 400V AC pozwala na bezpieczną pracę w standardowych sieciach niskiego napięcia. Kompaktowe wymiary 10x38 mm sprawiają, że wkładka jest kompatybilna z szeroką gamą rozłączników bezpiecznikowych dostępnych na rynku.

• Prąd znamionowy 32A: Zapewnia optymalną ochronę obwodów o średnim obciążeniu.
• Charakterystyka gG: Uniwersalne zabezpieczenie przewodów i urządzeń.
• Wysoka zdolność zwarciowa: Gwarantuje bezpieczne przerwanie obwodu nawet przy dużych wartościach prądu zwarciowego.
• Trwałość: Wykonanie z wysokiej jakości ceramiki i miedzi pokrytej srebrem minimalizuje straty mocy i nagrzewanie się elementu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych instalacjach elektrycznych. Wkładka spełnia wymagania normy IEC 60269-1 oraz IEC 60269-2, które określają parametry techniczne i bezpieczeństwo niskonapięciowych bezpieczników topikowych. Posiada również certyfikat CE, co jest niezbędne do dopuszczenia produktu do obrotu na rynku Unii Europejskiej.

Zastosowanie

Wkładki cylindryczne CH10x38 gG 32A znajdują szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Są idealnym rozwiązaniem do:

• Zabezpieczania obwodów zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Ochrony odbiorników rezystancyjnych oraz urządzeń o niskim prądzie rozruchowym.
• Zabezpieczania instalacji oświetleniowych oraz grzewczych.
• Współpracy z rozłącznikami bezpiecznikowymi montowanymi na szynie DIN (np. seria VLC lub EFD).

Wskazówki Montażowe

Podczas montażu wkładki topikowej należy zwrócić szczególną uwagę na parametry techniczne osprzętu towarzyszącego. Wkładkę należy umieszczać wyłącznie w dedykowanych rozłącznikach bezpiecznikowych o rozmiarze 10x38 mm. Przed instalacją należy upewnić się, że obwód jest odłączony od napięcia. Należy sprawdzić, czy prąd znamionowy wkładki (32A) jest odpowiednio dobrany do przekroju przewodów w instalacji, aby uniknąć ich przegrzania. Po zadziałaniu bezpiecznika (przepaleniu się topika), wkładka musi zostać wymieniona na nową o identycznych parametrach technicznych – nie wolno podejmować prób naprawy uszkodzonego elementu.

FAQ

1. Czy wkładka 32A może być stosowana do ochrony silników?
Wkładki o charakterystyce gG są wkładkami ogólnego przeznaczenia. W przypadku silników o ciężkim rozruchu zaleca się stosowanie wkładek o charakterystyce aM, jednak przy mniejszych obciążeniach i odpowiednim przewymiarowaniu, charakterystyka gG również może być stosowana.

2. Jaka jest różnica między rozmiarem 10x38 a innymi wkładkami cylindrycznymi?
Rozmiar 10x38 mm to standard przemysłowy. Wkładka o tych wymiarach nie będzie pasować do gniazd przeznaczonych dla rozmiarów 8x32 mm lub 14x51 mm ze względu na różnice w długości i średnicy korpusu.

3. Czy wkładka ETI 2651022 posiada wskaźnik zadziałania?
Standardowy model 2651022 nie posiada optycznego wskaźnika zadziałania. Stan wkładki należy weryfikować za pomocą pomiaru ciągłości obwodu multimetrem.
