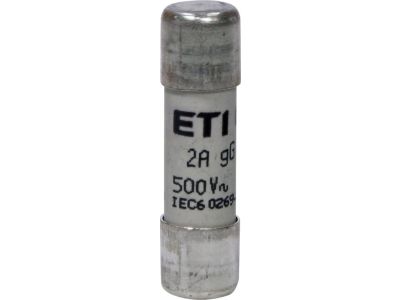

Wkładka topikowa cylindryczna CH10x38 gG 2A/500V | 002651013 Eti

Opis i Kluczowe Cechy

Wkładka topikowa cylindryczna CH10x38 gG 2A/500V marki ETI to profesjonalny element zabezpieczający, zaprojektowany z myślą o najwyższej niezawodności w instalacjach przemysłowych i komercyjnych. Charakterystyka gG (ogólnego przeznaczenia) zapewnia pełnozakresową ochronę, co oznacza, że wkładka skutecznie reaguje zarówno na przeciążenia o niskim natężeniu, jak i na gwałtowne zwarcia. Prąd znamionowy wynoszący 2 A pozwala na precyzyjne zabezpieczanie odbiorników o małym poborze mocy, takich jak obwody sterownicze, transformatory separacyjne czy aparatura pomiarowa.

• Wymiary standardowe: Gabaryty 10x38 mm gwarantują pełną kompatybilność z większością rozłączników bezpiecznikowych dostępnych na rynku.
• Napięcie znamionowe: Praca przy napięciu do 500V AC umożliwia szerokie zastosowanie w trójfazowych sieciach przemysłowych.
• Wysoka zdolność zwarciowa: Solidna konstrukcja korpusu ceramicznego pozwala na bezpieczne przerywanie prądów zwarciowych bez ryzyka rozerwania obudowy.
• Niskie straty mocy: Zoptymalizowana konstrukcja elementu topikowego minimalizuje wydzielanie ciepła, co przekłada się na dłuższą żywotność aparatury towarzyszącej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do profesjonalnych zastosowań inżynieryjnych. Wkładka spełnia wymagania normy IEC 60269-1 oraz IEC 60269-2, które definiują parametry pracy bezpieczników niskiego napięcia. Dzięki certyfikacji producenta ETI, użytkownik ma pewność powtarzalności charakterystyk czasowo-prądowych, co jest kluczowe dla zachowania selektywności zabezpieczeń w rozdzielnicach.

Zastosowanie

Wkładka CH10x38 gG 2A znajduje szerokie zastosowanie w sektorze automatyki i elektroenergetyki. Jest idealnym rozwiązaniem do ochrony obwodów pomocniczych, układów sterowania PLC oraz zabezpieczania czułych urządzeń elektronicznych przed skutkami awarii sieci. Dzięki charakterystyce zwłocznej w zakresie przeciążeń, a bezzwłocznej przy zwarciach, doskonale sprawdza się w miejscach, gdzie wymagana jest wysoka precyzja zadziałania przy zachowaniu ciągłości zasilania dla procesów krytycznych.

Wskazówki Montażowe

Montaż wkładki powinien odbywać się w dedykowanych rozłącznikach bezpiecznikowych przystosowanych do rozmiaru 10x38 mm. Przed instalacją należy upewnić się, że obwód jest odłączony od napięcia. Podczas osadzania wkładki w uchwycie rozłącznika należy zwrócić uwagę na czystość styków – zanieczyszczenia mogą powodować wzrost rezystancji przejścia i nadmierne nagrzewanie się elementu. Zaleca się regularną kontrolę stanu styków oraz wymianę wkładki wyłącznie na model o identycznych parametrach znamionowych (2A, gG), aby zachować projektowany poziom bezpieczeństwa instalacji.

FAQ

• Czy wkładkę 2A gG można stosować do zabezpieczania silników? Charakterystyka gG jest charakterystyką ogólną. W przypadku silników o ciężkim rozruchu lepszym rozwiązaniem może być charakterystyka aM, jednak dla małych silników o niskim prądzie rozruchowym wkładka 2A gG może być wystarczająca, o ile prąd rozruchowy nie przekracza krzywej zadziałania.
• Jaka jest różnica między CH10x38 a innymi rozmiarami? Oznaczenie 10x38 określa fizyczne wymiary wkładki (średnica 10 mm, długość 38 mm). Jest to jeden z najpopularniejszych standardów w automatyce przemysłowej.
• Czy wkładka posiada wskaźnik zadziałania? Model 2651013 to standardowa wkładka bez optycznego wskaźnika zadziałania. Stan wkładki należy weryfikować za pomocą miernika lub testera ciągłości.
