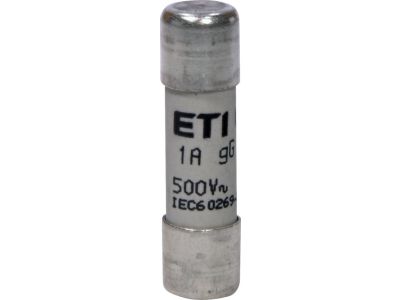

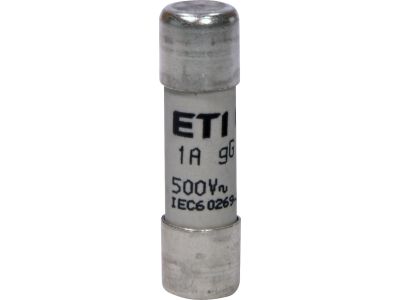

Wkładka topikowa cylindryczna CH10x38 gG 1A/500V | 002651012 Eti

Opis i Kluczowe Cechy

Wkładka topikowa cylindryczna CH10x38 gG 1A/500V marki ETI to wysokiej klasy element zabezpieczający, zaprojektowany z myślą o ochronie instalacji elektrycznych oraz urządzeń przed skutkami zwarć i przeciążeń. Charakterystyka gG (ogólnego przeznaczenia) oznacza, że wkładka jest zdolna do przerywania prądów o pełnym zakresie, co czyni ją niezwykle uniwersalnym rozwiązaniem w systemach rozdziału energii. Znamionowy prąd wynoszący 1A pozwala na precyzyjne zabezpieczanie obwodów o niskim poborze mocy, gdzie wymagana jest wysoka czułość reakcji.

• Wymiary standardowe: Gabaryty 10x38 mm zapewniają pełną kompatybilność z większością rozłączników bezpiecznikowych dostępnych na rynku.
• Wysoka zdolność zwarciowa: Urządzenie zostało zaprojektowane do pracy przy napięciu znamionowym 500V AC, co gwarantuje stabilność w wymagających warunkach przemysłowych.
• Trwałość materiałowa: Korpus wykonany z wysokiej jakości ceramiki charakteryzuje się doskonałą odpornością termiczną i mechaniczną.
• Niskie straty mocy: Optymalizacja konstrukcji wewnętrznej minimalizuje wydzielanie ciepła, co przekłada się na dłuższą żywotność aparatury modułowej.

Zgodność z Normami

Produkt został poddany rygorystycznym testom jakościowym i spełnia międzynarodowe standardy bezpieczeństwa. Wkładka jest zgodna z normą IEC 60269-1 oraz IEC 60269-2, co potwierdza jej parametry techniczne i zdolność do bezpiecznego przerywania obwodów w sytuacjach awaryjnych. Posiada również certyfikat CE, co jest niezbędne przy dopuszczaniu komponentów do użytku w profesjonalnych instalacjach na terenie Unii Europejskiej.

Zastosowanie

Wkładka topikowa CH10x38 gG 1A znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Jest idealnym wyborem do:

• Zabezpieczania obwodów sterowniczych i sygnalizacyjnych w szafach automatyki.
• Ochrony transformatorów o małej mocy przed skutkami przeciążeń.
• Zabezpieczania aparatury pomiarowej, gdzie kluczowe jest szybkie odłączenie zasilania w razie awarii.
• Zastosowań w rozdzielnicach budynkowych jako element ochrony selektywnej.

Wskazówki Montażowe

Montaż wkładki powinien odbywać się w dedykowanych rozłącznikach bezpiecznikowych przystosowanych do montażu na szynie DIN (TH35). Przed instalacją należy upewnić się, że napięcie w obwodzie zostało odłączone. Wkładkę należy umieścić w uchwycie rozłącznika, dbając o prawidłowe osadzenie styków. Należy pamiętać, aby po każdym zadziałaniu bezpiecznika (przepaleniu się elementu topikowego) wymienić wkładkę na nową o identycznych parametrach znamionowych (1A, gG). Regularna kontrola stanu styków w rozłączniku zapobiega nadmiernemu nagrzewaniu się elementu.

FAQ

• Czy wkładka gG może być stosowana do ochrony silników? Charakterystyka gG jest charakterystyką pełnozakresową ogólnego przeznaczenia. Do bezpośredniej ochrony silników o ciężkim rozruchu częściej stosuje się wkładki typu aM, jednak w obwodach pomocniczych wkładka 1A gG jest w pełni wystarczająca.
• Jaka jest różnica między CH10x38 a innymi rozmiarami? Oznaczenie 10x38 określa fizyczne wymiary wkładki (średnica 10 mm, długość 38 mm). Jest to jeden z najpopularniejszych standardów w automatyce przemysłowej.
• Czy wkładka ETI 2651012 jest zamienna z produktami innych marek? Tak, o ile zachowane są wymiary 10x38 mm oraz parametry elektryczne (1A, 500V, charakterystyka gG).
