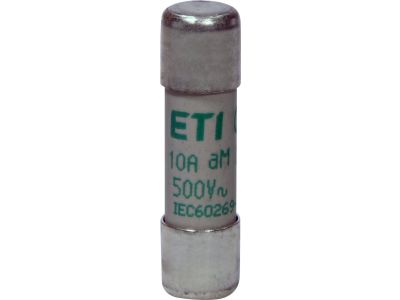

Wkładka topikowa cylindryczna CH10x38 aM 10A/500V | 002652015 Eti

Opis i Kluczowe Cechy

Wkładka topikowa cylindryczna CH10x38 o charakterystyce aM (niepełnozakresowa, do ochrony silników) to zaawansowany element zabezpieczający, zaprojektowany przez renomowanego producenta ETI. Prąd znamionowy wynoszący 10A oraz napięcie znamionowe 500V AC pozwalają na bezpieczną pracę w wymagających układach przemysłowych. Charakterystyka aM została zoptymalizowana pod kątem ochrony urządzeń o wysokim prądzie rozruchowym, takich jak silniki elektryczne czy transformatory, zapewniając selektywność działania i eliminując ryzyko niepożądanych zadziałań podczas startu maszyn. Kompaktowe wymiary 10x38 mm umożliwiają montaż w standardowych rozłącznikach bezpiecznikowych, co znacząco oszczędza miejsce w rozdzielnicy.

• Prąd znamionowy: 10A – idealnie dopasowany do ochrony obwodów silnikowych o średniej mocy.
• Napięcie znamionowe: 500V – gwarantuje stabilną pracę w standardowych sieciach przemysłowych.
• Charakterystyka aM: Specjalistyczna ochrona przed zwarciami przy jednoczesnej odporności na prądy rozruchowe.
• Wysoka zdolność zwarciowa: Skuteczne przerywanie prądów zwarciowych chroni infrastrukturę przed kosztownymi awariami.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami bezpieczeństwa, co potwierdza jego niezawodność w profesjonalnych instalacjach. Wkładka spełnia wymagania normy IEC 60269-1 oraz IEC 60269-2, które definiują parametry techniczne i bezpieczeństwo niskonapięciowych bezpieczników topikowych. Dzięki certyfikacji CE, produkt dopuszczony jest do użytku na terenie całej Unii Europejskiej, spełniając dyrektywy dotyczące bezpieczeństwa sprzętu elektrycznego.

Zastosowanie

Wkładka CH10x38 aM 10A znajduje szerokie zastosowanie w sektorze przemysłowym oraz automatyce budynkowej. Jest dedykowana przede wszystkim do ochrony obwodów zasilających silniki elektryczne, gdzie wymagana jest ochrona zwarciowa przy jednoczesnym zachowaniu ciągłości pracy podczas rozruchu. Może być stosowana w układach napędowych, sterownikach maszyn oraz w zabezpieczaniu transformatorów sterowniczych. Dzięki swojej charakterystyce, wkładka ta doskonale współpracuje z przekaźnikami termicznymi, tworząc kompletny system ochrony silnika.

Wskazówki Montażowe

Montaż wkładki powinien odbywać się w dedykowanych rozłącznikach bezpiecznikowych przystosowanych do rozmiaru 10x38 mm (np. seria ETI VLC lub EFD). Przed instalacją należy upewnić się, że zasilanie zostało odłączone. Wkładkę należy umieścić w uchwycie rozłącznika, zwracając uwagę na prawidłowe osadzenie styków. Należy pamiętać, że charakterystyka aM nie zapewnia ochrony przed przeciążeniami o niskiej wartości – w obwodzie musi znajdować się dodatkowe zabezpieczenie przeciążeniowe, takie jak wyłącznik silnikowy lub przekaźnik termiczny. Po zadziałaniu bezpiecznika, wkładkę należy wymienić na nową o identycznych parametrach znamionowych.

FAQ

• Czy wkładka aM chroni przed przeciążeniem? Nie, wkładki o charakterystyce aM są wkładkami niepełnozakresowymi. Chronią one głównie przed skutkami zwarć. Do ochrony przed przeciążeniem należy zastosować dodatkowy aparat, np. przekaźnik termobimetalowy.
• Czy mogę zamontować tę wkładkę w zwykłym gnieździe bezpiecznikowym? Wkładka musi być zamontowana w oprawie lub rozłączniku przystosowanym do wymiaru cylindrycznego 10x38 mm.
• Jaka jest główna różnica między charakterystyką gG a aM? Charakterystyka gG jest ogólnego przeznaczenia (chroni przed zwarciami i przeciążeniami), natomiast aM jest wyspecjalizowana do ochrony silników i wytrzymuje duże uderzenia prądu podczas ich startu.
