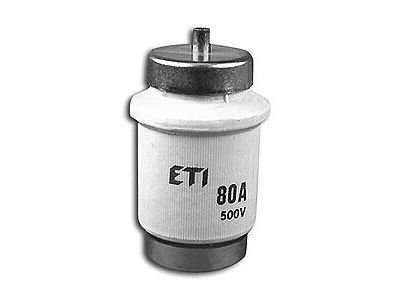

Wkładka topikowa 80A DIV gG 500V E40 (zwłoczna) | 002314401 Eti

Alternatywny kod produktu: DIV/gG 80A 500V

Opis i Kluczowe Cechy

Wkładka topikowa systemu D o symbolu 002314401 to bezpiecznik zwłoczny gG o prądzie znamionowym 80 A i napięciu znamionowym 500 V AC, przeznaczony do zabezpieczania instalacji elektroenergetycznych przed skutkami zwarć i przeciążeń oraz do ochrony przeciwporażeniowej. Dzięki systemowi D może być wymieniana przez osoby bez uprawnień, co ułatwia eksploatację w gospodarstwach domowych i podobnych zastosowaniach. Wielkość DIV z gwintem E40 zapewnia kompatybilność z typowymi gniazdami i główkami bezpiecznikowymi.

• Prąd znamionowy 80 A: zabezpiecza obwody o znacznym obciążeniu, np. linie zasilające lub odbiorniki dużej mocy, bez ryzyka przegrzania wkładki w normalnej pracy.
• Napięcie znamionowe 500 V AC: przeznaczona do typowych instalacji niskiego napięcia, zapewnia skuteczną izolację i bezpieczeństwo.
• Charakterystyka gG (zwłoczna): łączy ochronę przed przeciążeniem i zwarciem, dopuszczając krótkotrwałe przeciążenia rozruchowe (np. silniki, transformatory).
• Zdolność wyłączania 50 kA AC / 8 kA DC: skutecznie przerywa prądy zwarciowe, minimalizując ryzyko uszkodzenia instalacji i porażenia.
• Kolorowy wskaźnik zadziałania: widoczny po zamontowaniu wkładki w główce i gnieździe – ułatwia szybkie zlokalizowanie przepalonego bezpiecznika bez demontażu.

Zgodność z Normami

Wkładka topikowa spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikat CE, co potwierdza jej bezpieczeństwo i zgodność z dyrektywami niskiego napięcia. Produkt został zaprojektowany zgodnie z zasadami systemu D, umożliwiającego bezpieczną wymianę przez osoby niewykwalifikowane.

Zastosowanie

Wkładka topikowa 002314401 znajduje zastosowanie w zabezpieczaniu instalacji elektrycznych przed zwarciami i przeciążeniami, szczególnie tam gdzie wymagana jest ochrona uniwersalna (charakterystyka gG). Sprawdza się w:

• Ochrona linii zasilających w budynkach mieszkalnych, biurowych i małych obiektach handlowych.
• Zabezpieczanie obwodów odbiorczych o charakterze rezystancyjnym (grzejniki, piece) oraz indukcyjnym (silniki, klimatyzatory) z uwzględnieniem prądów rozruchowych.
• W rozdzielnicach głównych i podrozdzielnicach jako element zabezpieczenia przed zwarciem i przeciążeniem.
• W instalacjach przemysłowych niskiego napięcia, gdzie wymagana jest duża zdolność wyłączania (do 50 kA AC).

Wskazówki Montażowe

Montaż i wymiana wkładek topikowych powinny być przeprowadzane przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obwodzie. Wkładkę należy włożyć do gniazda bezpiecznikowego systemu D (z gwintem E40) i dokręcić główkę zgodnie z instrukcją producenta. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 80 A. Nie stosować uszkodzonych wkładek. System D umożliwia wymianę przez osoby niewykwalifikowane wyłącznie po uprzednim montażu gniazda i główki przez elektryka.

FAQ

• Czy wkładka posiada podświetlenie LED? Nie, wkładka nie ma podświetlenia. Posiada kolorowy wskaźnik zadziałania (widoczny w główce), który sygnalizuje przepalenie wkładki.
• Jaki jest stopień ochrony (IP) tej wkładki? Producent nie podaje stopnia ochrony dla samej wkładki. Stopień ochrony całego zestawu (gniazdo + główka + wkładka) zależy od zastosowanych komponentów. Typowo dla systemu D w obudowach rozdzielnicowych jest to IP20 lub wyższy w zależności od akcesoriów.
• Jaka jest charakterystyka czasowo-prądowa? Wkładka ma charakterystykę gG – zwłoczną, uniwersalną do ochrony przewodów i odbiorników przed przeciążeniem i zwarciem. Dopuszcza krótkotrwałe przeciążenia (np. rozruch silników).
