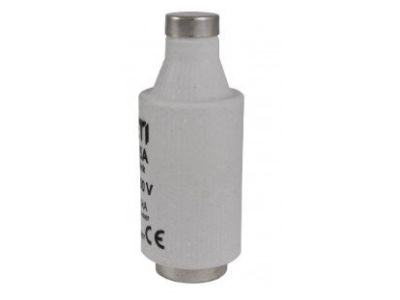

Wkładka topikowa 50A DIII gF BiWts 690V E27 (szybka) | 002313108 Eti

Opis i Kluczowe Cechy

Wkładka topikowa DIII gF BiWts o prądzie znamionowym 50A to wysokiej klasy element zabezpieczający, zaprojektowany przez renomowanego producenta aparatury modułowej – firmę ETI. Produkt ten charakteryzuje się szybką charakterystyką działania (gF), co oznacza, że reaguje błyskawicznie na wystąpienie prądów zwarciowych, minimalizując ryzyko uszkodzenia odbiorników oraz infrastruktury kablowej. Napięcie znamionowe wynoszące 690V AC pozwala na bezpieczne stosowanie wkładki w zaawansowanych instalacjach przemysłowych oraz domowych, gdzie wymagana jest podwyższona odporność napięciowa.

• Prąd znamionowy 50A: Pozwala na zabezpieczanie obwodów o znacznym obciążeniu, zapewniając ciągłość zasilania przy nominalnej pracy.
• Charakterystyka gF (szybka): Gwarantuje natychmiastowe przerwanie obwodu w przypadku gwałtownego wzrostu natężenia prądu, co jest kluczowe dla ochrony czułych urządzeń.
• Wielkość DIII: Standardowy rozmiar kompatybilny z gniazdami bezpiecznikowymi typu E33, co ułatwia serwisowanie i wymianę.
• Wysoka zdolność wyłączania: Skutecznie gasi łuk elektryczny przy napięciu do 690V, co podnosi poziom bezpieczeństwa przeciwpożarowego.

Zgodność z Normami

Wkładka topikowa ETI BiWts została wyprodukowana zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Spełnia wymagania normy IEC 60269, która definiuje parametry techniczne dla niskonapięciowych bezpieczników topikowych. Dzięki temu instalatorzy mają pewność, że produkt przeszedł rygorystyczne testy laboratoryjne w zakresie powtarzalności charakterystyk czasowo-prądowych oraz wytrzymałości dielektrycznej.

Zastosowanie

Produkt znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest idealnym rozwiązaniem do ochrony linii zasilających, silników o lekkim rozruchu oraz urządzeń grzewczych. Dzięki wysokiemu napięciu znamionowemu 690V, wkładka BiWts 50A jest często wybierana do rozdzielnic głównych w obiektach przemysłowych, warsztatach oraz budynkach wielorodzinnych. Skutecznie chroni przed skutkami zwarć i przeciążeń, a także stanowi element ochrony przeciwporażeniowej poprzez szybkie odłączenie zasilania w sytuacjach awaryjnych.

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzany przez osoby posiadające odpowiednie uprawnienia SEP. Przed instalacją należy upewnić się, że gniazdo bezpiecznikowe (rozmiar E33) jest czyste i wolne od nadpaleń. Wkładkę należy umieścić w główce bezpiecznikowej, a następnie wkręcić do gniazda z odpowiednim momentem dokręcania, zapewniając stabilny styk elektryczny. Należy pamiętać, że po zadziałaniu bezpiecznika (przepaleniu topika), wkładka jest elementem jednorazowym. Zabrania się jej naprawiania czy „mostkowania” – uszkodzony element należy bezwzględnie wymienić na nowy o identycznych parametrach znamionowych.

FAQ

• Czy mogę zastąpić wkładkę gF wkładką gG? Charakterystyka gF jest szybsza niż gG. Zamiana na gG może wydłużyć czas reakcji zabezpieczenia, co w niektórych obwodach może być niebezpieczne dla odbiorników. Zawsze należy stosować charakterystykę zalecaną w projekcie instalacji.
• Co oznacza oznaczenie DIII? Jest to oznaczenie gabarytowe wkładki systemu D (DI-DV). Rozmiar DIII odpowiada gwintowi E33 i jest przeznaczony dla prądów od 32A do 63A.
• Czy wkładka 690V może pracować w sieci 230V/400V? Tak, napięcie znamionowe 690V określa maksymalne napięcie pracy. Wkładka może bezpiecznie pracować w instalacjach o niższym napięciu znamionowym.
