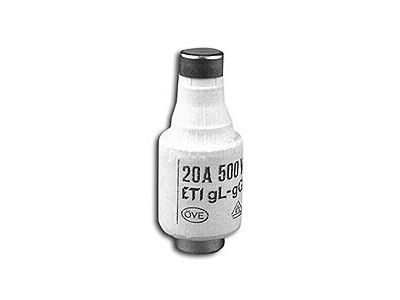

Wkładka topikowa 20A DII gG BiWtz 690V E27 (zwłoczna) | 002312440 Eti

Opis i Kluczowe Cechy

Wkładka topikowa DII gG BiWtz o prądzie znamionowym 20A to profesjonalny element zabezpieczający, zaprojektowany przez renomowanego producenta ETI. Produkt ten należy do sprawdzonego systemu bezpiecznikowego typu D, który charakteryzuje się wyjątkową niezawodnością w ochronie instalacji elektroenergetycznych. Dzięki charakterystyce gG (ogólnego przeznaczenia, pełnozakresowa), wkładka skutecznie chroni urządzenia przed skutkami przeciążeń oraz zwarć. Znamionowe napięcie izolacji wynoszące aż 690V AC pozwala na bezpieczną pracę w wymagających sieciach przemysłowych i rozdzielczych.

• Wysoka zdolność wyłączania: Urządzenie gwarantuje bezpieczne przerwanie obwodu przy prądzie zwarciowym do 50kA dla prądu przemiennego (AC), co minimalizuje ryzyko uszkodzenia infrastruktury.
• Wskaźnik zadziałania: Wyraźny, kolorowy wskaźnik umieszczony na czole wkładki umożliwia błyskawiczną identyfikację przepalonego bezpiecznika, nawet gdy jest on zamontowany w gnieździe pod główką bezpiecznikową.
• Solidna konstrukcja: Korpus wykonany z wysokiej jakości ceramiki zapewnia doskonałą odporność termiczną i mechaniczną podczas wystąpienia łuku elektrycznego.
• Uniwersalność: Gwint E27 oraz rozmiar DII to standard rynkowy, co ułatwia integrację z istniejącymi systemami rozdzielczymi.

Zgodność z Normami

Wkładka topikowa ETI 2312440 została zaprojektowana i wykonana zgodnie z rygorystycznymi normami bezpieczeństwa. System D jest zgodny z międzynarodowymi standardami IEC 60269, co potwierdza jego przydatność do użytku zarówno przez profesjonalistów, jak i osoby niewykwalifikowane w określonych warunkach domowych. Produkt spełnia wymogi dotyczące ochrony przed porażeniem prądem elektrycznym oraz zapewnia selektywność zabezpieczeń w poprawnie zaprojektowanej sieci.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze budownictwa mieszkaniowego, komercyjnego oraz w przemyśle. Jest idealnym rozwiązaniem do:

• Zabezpieczania obwodów odbiorczych w rozdzielnicach głównych i piętrowych.
• Ochrony silników o niskim rozruchu oraz urządzeń grzewczych.
• Zastosowań w sieciach o podwyższonym napięciu roboczym do 690V AC.
• Zabezpieczania linii zasilających w budynkach użyteczności publicznej, gdzie wymagana jest wysoka niezawodność i łatwość wymiany elementu zabezpieczającego.

Wskazówki Montażowe

Montaż wkładki topikowej powinien być przeprowadzany przy zachowaniu zasad bezpieczeństwa elektrycznego. Wkładkę należy umieścić w gnieździe bezpiecznikowym typu DII wyposażonym w odpowiednią wstawkę kalibrową, która zapobiega użyciu wkładki o prądzie znamionowym większym niż dopuszczalny dla danego obwodu. Następnie należy dokręcić główkę bezpiecznikową E27 z odpowiednim momentem, zapewniając trwały styk elektryczny. Należy regularnie sprawdzać stan połączeń śrubowych w gniazdach, aby uniknąć przegrzewania się styków. Wymiana wkładki po zadziałaniu powinna odbywać się po uprzednim zdiagnozowaniu i usunięciu przyczyny zwarcia lub przeciążenia.

FAQ

1. Czy tę wkładkę można stosować w obwodach prądu stałego (DC)?
Tak, system wkładki DII od ETI posiada zdolność wyłączania dla prądu stałego (DC) na poziomie 8kA, co pozwala na jej stosowanie w odpowiednich aplikacjach DC przy zachowaniu parametrów napięciowych producenta.

2. Co oznacza charakterystyka gG?
Charakterystyka gG oznacza wkładkę ogólnego przeznaczenia, która chroni zarówno przed przeciążeniami, jak i zwarciami. Jest to najbardziej uniwersalny typ charakterystyki stosowany w instalacjach budynkowych.

3. Czy do wymiany tej wkładki potrzebne są specjalistyczne narzędzia?
Nie, konstrukcja systemu D umożliwia wymianę wkładki poprzez ręczne odkręcenie główki bezpiecznikowej, co czyni ten system przyjaznym w eksploatacji również dla personelu nietechnicznego, przy zachowaniu podstawowych zasad ostrożności.
