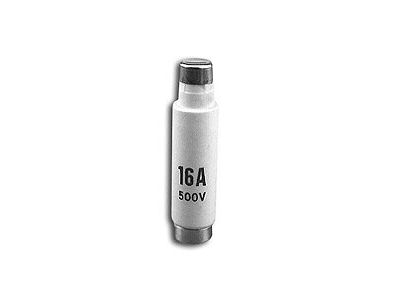

Wkładka topikowa 16A DI gG 500V E16 (zwłoczna) | 002311405 Eti

Alternatywny kod produktu: DI gG 16A/500V

Opis i Kluczowe Cechy

Wkładka topikowa systemu D, wielkość DI, o prądzie znamionowym 16 A i napięciu znamionowym 500 V AC (symbol 002311405). Charakterystyka gG (zwłoczna) zapewnia odporność na chwilowe przeciążenia, a kolorowy wskaźnik zadziałania umożliwia szybką kontrolę stanu wkładki bez wyjmowania z główki. Produkt przeznaczony do zabezpieczania instalacji elektroenergetycznych w gospodarstwach domowych i podobnych obiektach.

• Prąd znamionowy 16 A: bezpieczna ochrona obwodów o umiarkowanym obciążeniu przed skutkami przeciążeń i zwarć.
• Napięcie znamionowe 500 V AC: wysoki margines izolacji, odpowiedni do standardowych instalacji niskiego napięcia.
• Charakterystyka gG (zwłoczna): odporność na krótkotrwałe przepięcia – idealna do zabezpieczania silników, transformatorów i odbiorników o rozruchu.
• Kolorowy wskaźnik zadziałania: widoczny przez przezroczystą główkę – ułatwia szybkie zlokalizowanie przepalonej wkładki bez demontażu.
• System D (wielkość DI): pełna kompatybilność z gniazdami i główkami systemu D, umożliwiająca wymianę przez osoby niewykwalifikowane.

Zgodność z Normami

Wkładka topikowa spełnia wymagania europejskich norm bezpieczeństwa i posiada oznakowanie CE. System D jest zgodny z tradycyjnymi standardami dla wkładek topikowych stosowanych w instalacjach niskiego napięcia.

Zastosowanie

Wkładka topikowa DI 16 A gG 500 V znajduje zastosowanie w zabezpieczaniu obwodów rozdzielnic domowych i podobnych instalacji.

• Ochrona przewodów i odbiorników w obwodach oświetleniowych, gniazd wtyczkowych i urządzeń AGD.
• Zabezpieczanie silników małej mocy oraz transformatorów sterowniczych przed przeciążeniem i zwarciem.
• Stosowana jako wkładka zapasowa w główkach bezpiecznikowych systemu D w istniejących rozdzielnicach.
• Idealna do modernizacji starszych instalacji wymagających wymiennych wkładek o charakterystyce zwłocznej.

Wskazówki Montażowe

Przed przystąpieniem do wymiany lub montażu wkładki bezwzględnie odłącz napięcie zasilające. Wkładkę należy umieścić w odpowiednim gnieździe bezpiecznikowym systemu D, a następnie zamocować główkę. Pomimo że wkładki systemu D mogą być wymieniane przez osoby bez uprawnień elektrycznych, zaleca się, aby wszystkie prace w rozdzielnicy wykonywał wykwalifikowany personel z uprawnieniami SEP. Przekrój przewodów oraz parametry obwodu muszą być dobrane do prądu znamionowego 16 A.

FAQ

• Czy wkładka ma widoczny wskaźnik zadziałania? Tak, wkładka wyposażona jest w kolorowy wskaźnik zadziałania, który jest widoczny przez przezroczystą główkę nawet po zamontowaniu w gnieździe.
• Jaki jest stopień ochrony wkładki? Wkładka sama w sobie nie ma określonego stopnia IP – ochronę zapewnia gniazdo i główka bezpiecznikowa. W typowych zastosowaniach rozdzielnicowych przyjmuje się IP20.
• Czy wkładkę może wymienić osoba bez uprawnień elektrycznych? Tak, wkładki systemu D są przeznaczone do wymiany przez osoby niewykwalifikowane, jednak zawsze należy odłączyć napięcie przed przystąpieniem do prac.
