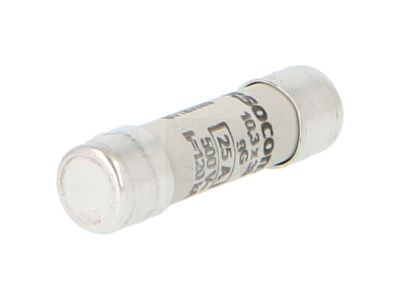

Wkładka topikowa 10x38 gG, 25A (zwłoczna) | 60120025 Socomec

Opis i Kluczowe Cechy

Wkładka topikowa o charakterystyce gG (ogólnego przeznaczenia) marki Socomec to profesjonalny element zabezpieczający, zaprojektowany do pracy w obwodach niskiego napięcia. Rozmiar 10x38 mm jest standardem przemysłowym, co gwarantuje pełną kompatybilność z większością rozłączników bezpiecznikowych dostępnych na rynku. Prąd znamionowy wynoszący 25A pozwala na skuteczne zabezpieczenie odbiorników o średnim poborze mocy, chroniąc zarówno infrastrukturę kablową, jak i podłączone urządzenia przed niszczycielskimi skutkami przetężeń.

• Charakterystyka gG: Zapewnia pełnozakresową ochronę, reagując zarówno na przeciążenia, jak i zwarcia, co czyni ją uniwersalnym rozwiązaniem w elektroenergetyce.
• Wysoka zdolność zwarciowa: Pozwala na bezpieczne przerwanie obwodu nawet przy wystąpieniu prądów o bardzo dużym natężeniu, minimalizując ryzyko uszkodzenia rozdzielnicy.
• Kompaktowe wymiary: Standard 10x38 mm umożliwia oszczędność miejsca w szafach sterowniczych przy zachowaniu wysokich parametrów eksploatacyjnych.
• Trwałość materiałowa: Wykonanie z wysokiej jakości ceramiki i miedzi pokrytej srebrem zapewnia niskie straty mocy i stabilność parametrów w czasie.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co jest kluczowe dla zapewnienia bezpieczeństwa w obiektach przemysłowych i komercyjnych. Wkładka spełnia wymagania normy IEC 60269, która definiuje parametry techniczne i bezpieczeństwo bezpieczników niskiego napięcia. Dzięki temu inżynierowie i projektanci mogą mieć pewność, że charakterystyki czasowo-prądowe są powtarzalne i zgodne z dokumentacją techniczną, co ułatwia selektywność zabezpieczeń.

Zastosowanie

Wkładka topikowa Socomec 25A znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych. Jest idealnym rozwiązaniem do ochrony obwodów rozdzielczych, zasilania silników (przy odpowiednim doborze do prądu rozruchowego) oraz w układach sterowania. Dzięki swojej charakterystyce zwłocznej, doskonale radzi sobie w obwodach, gdzie mogą występować chwilowe skoki prądu, nie powodując nieuzasadnionego zadziałania zabezpieczenia. Jest powszechnie stosowana w przemyśle, budownictwie użyteczności publicznej oraz w zaawansowanych systemach automatyki budynkowej.

Wskazówki Montażowe

Podczas montażu wkładki topikowej należy przestrzegać następujących zasad inżynierskich:

• Dobór oprawy: Wkładkę należy montować wyłącznie w dedykowanych rozłącznikach bezpiecznikowych lub podstawach o rozmiarze 10x38 mm.
• Stan styków: Przed montażem należy upewnić się, że zaciski rozłącznika są czyste i nie wykazują śladów utlenienia, co zapobiega nadmiernemu nagrzewaniu się styku.
• Moment dokręcania: W przypadku montażu przewodów w rozłączniku, należy stosować się do momentu dokręcania zalecanego przez producenta oprawy (zazwyczaj wyrażonego w Nm), aby zapewnić trwałe połączenie elektryczne.
• Wymiana: Wymiana wkładki powinna odbywać się przy odłączonym napięciu (stan beznapięciowy), przy użyciu odpowiednich narzędzi izolowanych lub uchwytów zintegrowanych z rozłącznikiem.

FAQ

1. Czy wkładka gG może być stosowana do ochrony silników?
Tak, wkładki o charakterystyce gG mogą chronić obwody silnikowe, jednak należy pamiętać o uwzględnieniu prądu rozruchowego silnika, aby uniknąć przepalenia wkładki podczas startu urządzenia.

2. Co oznacza rozmiar 10x38?
Są to wymiary fizyczne wkładki: średnica wynosi 10 mm, a długość całkowita 38 mm. Jest to jeden z najpopularniejszych standardów w automatyce przemysłowej.

3. Czy po zadziałaniu bezpiecznika można go zregenerować?
Nie, wkładki topikowe są elementami jednorazowego użytku. Po przepaleniu drutu topikowego wewnątrz ceramiki, wkładkę należy wymienić na nową o identycznych parametrach znamionowych.
