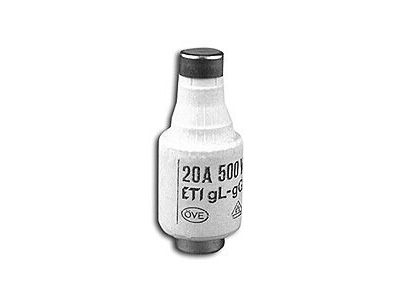

Wkładka topikowa 10A DII gG BiWtz 690V E27 (zwłoczna) | 002312438 Eti

Alternatywny kod produktu: DII gG 10A 690V~/250– (BiWtz)

Opis i Kluczowe Cechy

Wkładka topikowa BiWtz typu DII o charakterystyce gG (zwłocznej) to profesjonalne zabezpieczenie instalacji elektroenergetycznych. Przeznaczona do ochrony przed skutkami zwarć i przeciążeń, a także do zapewnienia ochrony przeciwporażeniowej. Model o prądzie znamionowym 10 A i napięciu znamionowym 690 V AC wyposażono w trzonek E27, co pozwala na montaż w standardowych gniazdach systemu D. Kolorowy wskaźnik zadziałania umożliwia szybką identyfikację przepalonej wkładki bez konieczności demontażu z główki bezpiecznikowej.

• Prąd znamionowy 10 A: Zabezpiecza przewody i odbiorniki przed przeciążeniem, zapewniając bezpieczną pracę instalacji przy obciążeniach do 10 A bez ryzyka przegrzania.
• Napięcie znamionowe 690 V AC: Przystosowana do pracy w sieciach o podwyższonym napięciu, co umożliwia stosowanie w instalacjach przemysłowych i rozdzielnicach głównych.
• Charakterystyka gG (zwłoczna): Toleruje krótkotrwałe przeciążenia (np. rozruch silników), nie powodując niepotrzebnych wyłączeń, a jednocześnie skutecznie reaguje na zwarcia.
• Znamionowa zdolność wyłączania 50 kA AC: Gwarantuje bezpieczne przerwanie prądów zwarciowych o dużych wartościach, chroniąc dalsze elementy instalacji przed uszkodzeniem.
• Kolorowy wskaźnik zadziałania: Umożliwia szybkie zlokalizowanie przepalonej wkładki bez wyjmowania jej z gniazda – oszczędza czas podczas serwisu.
• System DII, trzonek E27: Kompatybilna z główkami i gniazdami bezpiecznikowymi DII, co ułatwia wymianę bez użycia narzędzi (przeznaczona do ręcznej wymiany przez osoby bez uprawnień w gospodarstwach domowych).

Zgodność z Normami

Wkładka topikowa BiWtz systemu D spełnia wymagania europejskich norm bezpieczeństwa dla wyrobów elektroinstalacyjnych. Posiada certyfikat CE i jest zgodna z zasadami bezpieczeństwa określonymi w standardach DIN/VDE dla bezpieczników typu D. Dzięki wysokiej zdolności wyłączania i zastosowanym materiałom gwarantuje niezawodną ochronę w instalacjach niskiego napięcia.

Zastosowanie

Wkładki topikowe gG znajdują szerokie zastosowanie zarówno w budownictwie mieszkaniowym, jak i obiektach komercyjnych oraz przemysłowych. Dzięki charakterystyce zwłocznej doskonale sprawdzają się w obwodach o zmiennym obciążeniu i rozruchach urządzeń elektrycznych.

• Zabezpieczanie obwodów gniazd wtyczkowych i oświetlenia w gospodarstwach domowych – możliwość wymiany przez osoby niewykwalifikowane.
• Ochrona linii zasilających w rozdzielnicach głównych i podrozdzielniach w budynkach biurowych i handlowych.
• Zabezpieczanie obwodów silników, pomp i wentylatorów w instalacjach przemysłowych – charakterystyka zwłoczna minimalizuje fałszywe wyłączenia.
• Stosowanie w historycznych lub istniejących instalacjach opartych na systemie bezpieczników D – kompatybilność z gniazdami E27.

Wskazówki Montażowe

Montaż oraz wymianę wkładki topikowej powinna przeprowadzać osoba posiadająca odpowiednie kwalifikacje (uprawnienia SEP) lub – w przypadku gospodarstw domowych – użytkownik po zapoznaniu się z instrukcją. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające. Wkładkę należy wkręcić w gniazdo bezpiecznikowe systemu DII (E27) ręcznie, bez użycia narzędzi, do momentu lekkiego oporu. Upewnij się, że główka bezpiecznikowa jest prawidłowo dokręcona. Sprawdź, czy kolorowy wskaźnik zadziałania jest widoczny – brak wskaźnika oznacza przepaloną wkładkę. Przekrój przewodów w obwodzie dobierz zgodnie z obowiązującymi normami dla prądu 10 A (min. 1,5 mm² Cu).

FAQ

• Czy wkładka ma wskaźnik zadziałania? Tak, wkładka wyposażona jest w kolorowy wskaźnik (przepalony element widoczny bez wyjmowania z główki), który ułatwia diagnostykę.
• Do jakiego napięcia mogę stosować tę wkładkę? Przeznaczona do napięcia znamionowego 690 V AC. W obwodach prądu stałego (DC) parametry mogą się różnić – w przypadku DC zalecamy sprawdzenie danych technicznych konkretnego wariantu (seria DII oferuje również wersje na DC 250 V / 440 V / 600 V).
• Czy mogę ją wymienić samodzielnie bez uprawnień elektryka? Tak, wkładki systemu D zostały zaprojektowane do wymiany przez osoby niewykwalifikowane (np. w gospodarstwie domowym), pod warunkiem odłączenia napięcia przed wymianą. W instalacjach przemysłowych wymianę powinien wykonywać personel z uprawnieniami SEP.
