Wkładka szybka 315A, 690V, aR DIN 00, podwójny wskaźnik, 170M1572D | 170M1572D Eaton

Alternatywny kod produktu: 170M1572D

Opis i Kluczowe Cechy

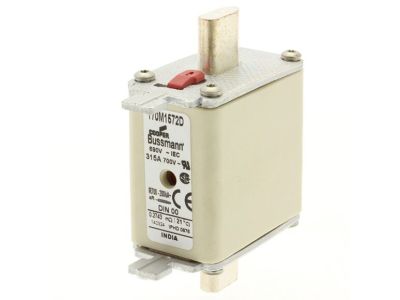

Wkładka topikowa szybka 170M1572D o prądzie znamionowym 315 A i napięciu AC 690 V w rozmiarze DIN 00, przeznaczona do ochrony półprzewodników (charakterystyka aR). Dzięki zdolności wyłączania 200 kA gwarantuje bezpieczne przerywanie zwarć o bardzo dużym prądzie, chroniąc kosztowne elementy elektroniczne. Korpus prostopadłościenny z zaciskami nożowymi ułatwia montaż w standardowych podstawach bezpiecznikowych, a podwójny wskaźnik zadziałania (mechaniczny + typu T dla mikroprzełącznika) umożliwia zdalną sygnalizację stanu.

• Prąd znamionowy 315 A: Zapewnia bezpieczną pracę w obwodach o dużym obciążeniu, np. w napędach czy przekształtnikach, bez ryzyka przedwczesnego przepalenia.
• Napięcie AC 690 V: Pozwala na stosowanie w instalacjach przemysłowych o podwyższonym napięciu, typowym dla silników i aparatury rozdzielczej.
• Zdolność wyłączania 200 kA: Skutecznie przerywa najwyższe prądy zwarciowe, chroniąc półprzewodniki przed uszkodzeniem termicznym i mechanicznym.
• Podwójny wskaźnik (kombinacja): Mechaniczny wskaźnik przepalenia ułatwia szybką identyfikację uszkodzonej wkładki, a wskaźnik typu T pozwala podłączyć mikroprzełącznik do sygnalizacji zdalnej lub automatyki.
• Charakterystyka aR (szybka): Zaprojektowana do ochrony półprzewodników – wyłącza się bardzo szybko przy przeciążeniach i zwarciach, minimalizując energię przepływającą przez zabezpieczane elementy.

Zgodność z Normami

Wkładka spełnia wymagania norm DIN 43620 oraz IEC 60269-4, co potwierdza jej zgodność z europejskimi standardami dla bezpieczników topikowych. Posiada certyfikat CE.

Zastosowanie

Wkładka szybka aR 315A przeznaczona jest przede wszystkim do ochrony półprzewodników mocy w układach energoelektronicznych. Znajduje zastosowanie w instalacjach wymagających szybkiego wyłączania przy jednoczesnej wysokiej zdolności zwarciowej.

• Ochrona prostowników, tyrystorów, tranzystorów IGBT oraz modułów mocy w napędach i przekształtnikach.
• Zabezpieczenie obwodów wejściowych falowników, zasilaczy impulsowych i ładowarek.
• Stosowanie w rozdzielnicach głównych i pomocniczych w przemyśle ciężkim, hutniczym i górniczym.
• Jako wkładka zapasowa w podstawach bezpiecznikowych DIN 00 w instalacjach AC do 690 V.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Wkładkę należy włożyć do certyfikowanego uchwytu bezpiecznikowego zgodnego z DIN 43620 (rozmiar 00). Przed montażem sprawdzić stan styków nożowych i obudowy – muszą być czyste, bez deformacji. Nie dokręcać ani nie modyfikować zacisków – wkładka przeznaczona jest do montażu na zatrzask. Przekrój przewodów przyłączeniowych do podstawy dobrać zgodnie z projektem instalacji, uwzględniając prąd znamionowy i warunki chłodzenia.

FAQ

• Czy wkładka ma podświetlany wskaźnik? Nie, wskaźnik ma charakter mechaniczny (sygnalizacja wzrokowa przepalenia) oraz wersję typu T umożliwiającą sterowanie mikroprzełącznikiem – nie jest podświetlany.
• Jaki jest stopień ochrony obudowy wkładki? Producent nie podaje stopnia IP – wkładka nie ma własnej obudowy; po zamontowaniu w podstawie stopień ochrony zależy od zastosowanej podstawy i rozdzielnicy. Standardowo aparatura w rozdzielnicach ma IP20.
• Czy wkładka nadaje się do ochrony obwodów DC? Charakterystyka aR jest dedykowana do prądu przemiennego AC 690 V. W obwodach DC parametry mogą się różnić – przed zastosowaniem należy sprawdzić dane katalogowe producenta dla prądu stałego.
