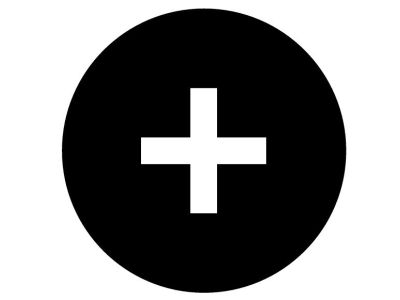

Wkładka przycisku płaska z opisem, M22-XD-S-X4, czarna RMQ-Titan M22 | 218170 Eaton

Alternatywny kod produktu: M22-XD-S-X4

Opis i Kluczowe Cechy

Wkładka przycisku płaska z opisem M22-XD-S-X4 (numer katalogowy 218170) firmy Eaton, należąca do serii RMQ-Titan M22, to element czołowy przeznaczony do budowy przycisków sterowniczych i sygnalizacyjnych. Wykonana w kolorze czarnym, charakteryzuje się płaską powierzchnią z trwałym nadrukiem opisu, co zapewnia czytelność oznaczeń. Wkładka współpracuje z modułami stykowymi i LED serii M22, umożliwiając tworzenie kompletnych rozwiązań operatorskich.

• Kolor i nadruk: Czarna wkładka z opisem (symbol X4) gwarantuje wyraźną identyfikację funkcji przycisku, co ułatwia obsługę i zwiększa bezpieczeństwo.
• Materiał odporny na ścieranie i udary: Zastosowane tworzywo zapewnia długotrwałą trwałość oznaczeń oraz odporność na uszkodzenia mechaniczne w środowisku przemysłowym.
• Kompatybilność z serią RMQ-Titan M22: Wkładka przeznaczona jest do montażu w obudowach i korpusach przycisków serii M22, co umożliwia elastyczne konfigurowanie paneli operatorskich.
• Wysoki kontrast i widoczność: Możliwość łączenia z modułami LED zapewnia dobrą widoczność stanu przycisku nawet w warunkach silnego oświetlenia dziennego.
• Zintegrowany układ połączeń ochronnych w serii: Seria RMQ-Titan została zaprojektowana z myślą o podwyższonym bezpieczeństwie eksploatacji i dostępności, co przekłada się na niezawodność w aplikacjach krytycznych.

Zgodność z Normami

Produkt należy do serii RMQ-Titan, która spełnia wymagania europejskich norm dotyczących aparatury sterowniczej i sygnalizacyjnej. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami. Montaż i użytkowanie zgodnie z dokumentacją producenta gwarantują zachowanie deklarowanych właściwości.

Zastosowanie

Wkładka przycisku płaska z opisem M22-XD-S-X4 znajduje zastosowanie w różnorodnych aplikacjach sterujących i sygnalizacyjnych, głównie na tablicach rozdzielczych, pulpitach operatorskich oraz w maszynach przemysłowych.

• Sterowanie pracą maszyn i urządzeń – przyciski start/stop z czytelnym opisem funkcji.
• Impulsy sterujące do styczników, przekaźników lub PLC – jako element panelu operatorskiego.
• Sygnalizacja stanów pracy (np. gotowość, awaria) – w połączeniu z modułami LED.
• Automatyka budynkowa – w aplikacjach wymagających niezawodnych, odpornych na warunki zewnętrzne elementów sterowniczych.

Wskazówki Montażowe

Montaż wkładki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Wkładkę należy osadzić w odpowiedniej obudowie przycisku serii M22 zgodnie z instrukcją producenta. Nie wymaga dokręcania – mocowanie realizowane jest przez konstrukcję obudowy. Przekroje przewodów oraz momenty dokręcania styków (w przypadku stosowania modułów stykowych) należy dobierać zgodnie z dokumentacją techniczną tych elementów. Przed uruchomieniem sprawdzić poprawność montażu i działanie.

FAQ

• Czy wkładka M22-XD-S-X4 posiada własne podświetlenie? Nie, jest to element pasywny z nadrukiem. Aby uzyskać podświetlenie, należy zastosować moduł LED z serii M22 (np. M22-LED).
• Jaki stopień ochrony zapewnia wkładka? Jako część serii RMQ-Titan, po zamontowaniu w odpowiedniej obudowie i uszczelnieniu, kompletny przycisk może osiągnąć stopień ochrony IP67 lub IP69K (szczegóły w karcie katalogowej obudowy). Sama wkładka nie ma własnego stopnia IP.
• Z jakimi modułami styku współpracuje ta wkładka? Wkładka przeznaczona jest do montażu z modułami stykowymi serii M22 (np. M22-Kxx). Wybór konfiguracji styków (NO, NC, przełączny) zależy od potrzeb aplikacji i dostępnych modułów.
