Wkładka przycisku płaska, M22-XD-B-GB14, niebieska RMQ-Titan | 218204 Eaton

Alternatywny kod produktu: M22-XD-B-GB14

Opis i Kluczowe Cechy

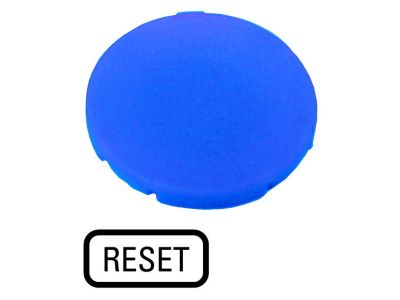

Wkładka przycisku płaska M22-XD-B-GB14 w kolorze niebieskim z nadrukiem “RESET” należy do serii RMQ-Titan. Jest to element pasywny przeznaczony do wizualnego oznaczania przycisku – czytelny napis o wysokości 5 mm (przy ≤5 znakach) ułatwia szybką identyfikację funkcji. Wykonanie zlicowane zapewnia estetyczny wygląd i ochronę przed gromadzeniem zabrudzeń. Wkładka dedykowana do puszek sterowniczych M22(S)-D-X, M22(S)-DR-X, M22-DG-X, M30C-FD-X oraz M30C-FDR-X.

• Napis “RESET” o wys. 5 mm: doskonała czytelność nawet z pewnej odległości, co przyspiesza obsługę i ogranicza ryzyko pomyłki.
• Zlicowana powierzchnia: łatwa w utrzymaniu czystości, odporna na przypadkowe zaczepienia.
• Uniwersalna kompatybilność: pasuje do wielu serii przycisków RMQ-Titan (M22, M30C), co ułatwia ujednolicenie oznaczeń w instalacji.
• Niebieskie tło: standardowe oznaczenie przycisku reset – zgodne z konwencjami stosowanymi w automatyce.
• Wkładka płaska: nie wystaje poza obrys przycisku, co zapobiega przypadkowemu wciśnięciu.

Zgodność z Normami

Wkładka M22-XD-B-GB14 jest elementem systemu RMQ-Titan zaprojektowanym zgodnie z ogólnymi wymaganiami europejskich norm dla aparatury sterowniczej (certyfikat CE). Dokładne numery norm dla poszczególnych komponentów systemu znajdują się w dokumentacji producenta. Ze względu na pasywny charakter wkładki nie deklaruje się konkretnych norm elektrycznych – należy stosować ją wyłącznie w zestawie z dedykowanymi puszkami przycisków spełniającymi wymagane normy.

Zastosowanie

Wkładka z nadrukiem “RESET” służy głównie do oznaczania przycisków pełniących funkcję resetowania lub ponownego uruchamiania urządzenia. Sprawdza się w rozmaitych układach sterowania.

• Oznaczanie przycisku RESET w panelach operatorskich maszyn i urządzeń przemysłowych.
• Identyfikacja przycisku powrotu do stanu początkowego w szafach sterowniczych instalacji HVAC.
• Ujednolicenie oznaczeń na pulpitach sterowniczych w liniach produkcyjnych.
• W automatyce budynkowej – przycisk reset dla systemów alarmowych lub sterowników oświetlenia.

Wskazówki Montażowe

Montaż wkładki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od całej szafy sterowniczej. Wkładkę umieszcza się w dedykowanej puszce przycisku (serie M22, M30C) zgodnie z instrukcją producenta – zwykle poprzez wciśnięcie od frontu aż do zaskoczenia. Nie wymaga narzędzi ani dokręcania. Przed montażem upewnij się, że puszka i moduł stykowy są prawidłowo zamocowane na szynie TH35 (jeśli dotyczy).

FAQ

• Czy wkładka jest podświetlana? Nie, wkładka M22-XD-B-GB14 jest pasywnym elementem nadrukowym. Aby uzyskać podświetlenie, należy zastosować moduł LED (np. M22-LED) montowany w puszce przycisku.
• Jaki stopień ochrony ma wkładka? Producent nie podaje osobnego stopnia IP dla samej wkładki. W praktyce stopień ochrony całego przycisku wynika z użytej puszki i uszczelki – typowo dla aparatury w rozdzielnicach jest to IP20. W przypadku montażu w warunkach wilgotnych lub zapylonych należy dobrać puszkę z odpowiednią klasą szczelności.
• Czy wkładka ma styki elektryczne? Nie, wkładka to tylko frontowa nakładka z nadrukiem. Łączność elektryczną (zwieranie/rozwieranie) realizuje moduł stykowy montowany wewnątrz puszki, np. M22-K10.
