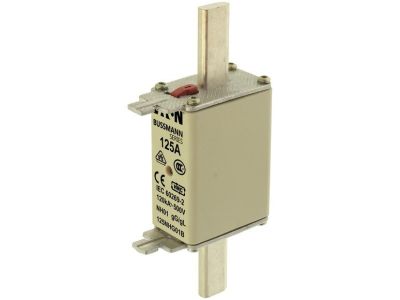

Wkładka NH01 125A 500V GL/GG podwójny wskaźnik NH FUSE 125A 500V GG/GL SIZE 01 | 125NHG01B Eaton

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH01 o prądzie znamionowym 125 A to zaawansowane rozwiązanie z oferty firmy EATON, dedykowane do profesjonalnych systemów elektroenergetycznych. Urządzenie pracuje przy napięciu znamionowym AC 500 V i charakteryzuje się uniwersalną charakterystyką gL/gG, co oznacza pełnozakresową ochronę zarówno kabli i przewodów, jak i urządzeń ogólnego przeznaczenia przed skutkami przeciążeń oraz zwarć. Wyjątkowa zdolność wyłączania wynosząca aż 120 kA gwarantuje skuteczne przerwanie obwodu nawet w przypadku wystąpienia prądów zwarciowych o bardzo wysokiej energii, chroniąc infrastrukturę przed kosztownymi uszkodzeniami. Produkt wyposażono w innowacyjny układ podwójnego sygnalizatora (kombinacja wskaźnika czołowego i górnego), co pozwala personelowi technicznemu na błyskawiczną identyfikację zadziałania bezpiecznika bez względu na sposób jego zamontowania w rozdzielnicy.

• Prąd znamionowy 125 A: Umożliwia bezpieczne przesyłanie energii w obwodach o znacznym obciążeniu przemysłowym.
• Napięcie znamionowe AC 500 V: Optymalne dla standardowych sieci rozdzielczych i przemysłowych.
• Charakterystyka gL/gG: Zapewnia wszechstronność w ochronie instalacji przed skutkami awarii termicznych i magnetycznych.
• Podwójny wskaźnik zadziałania: Zwiększa komfort diagnostyki i skraca czas przestojów serwisowych.
• Ruchome uchwyty: Ułatwiają bezpieczną manipulację wkładką przy użyciu odpowiedniego osprzętu izolacyjnego.

Zgodność z Normami

Wkładka bezpiecznikowa Eaton 125NHG01B została wyprodukowana w oparciu o najwyższe standardy jakościowe i bezpieczeństwa. Jest w pełni zgodna z normą IEC 60269-2 (układ bezpiecznikowy A), co definiuje jej parametry jako bezpiecznika niskiego napięcia do zastosowań przemysłowych. Konstrukcja mechaniczna odpowiada standardowi DIN 43620, co zapewnia pełną kompatybilność z podstawami bezpiecznikowymi rozmiaru NH1 (01). Produkt posiada również certyfikację VDE 0636-2, co jest potwierdzeniem spełnienia rygorystycznych wymogów bezpieczeństwa obowiązujących na rynku europejskim.

Zastosowanie

Dzięki swojej wytrzymałości i precyzji działania, wkładka NH01 125A znajduje szerokie zastosowanie w sektorze B2B. Jest idealnym wyborem do ochrony głównych linii zasilających w budynkach przemysłowych, zabezpieczania rozdzielnic niskiego napięcia oraz ochrony silników elektrycznych (w zakresie ochrony ogólnej). Może być stosowana w złączach kablowych, szafach sterowniczych oraz w systemach dystrybucji energii w zakładach produkcyjnych, gdzie wymagana jest wysoka niezawodność i duża zdolność zwarciowa.

Wskazówki Montażowe

Podczas montażu wkładki bezpiecznikowej NH01 należy przestrzegać zasad bezpieczeństwa i higieny pracy przy urządzeniach elektrycznych. Montaż powinien być wykonywany wyłącznie przez wykwalifikowany personel. Należy używać atestowanego uchwytu izolacyjnego (wyciągarki do bezpieczników NH), aby zminimalizować ryzyko łuku elektrycznego lub porażenia. Przed instalacją należy upewnić się, że styki nożowe wkładki oraz zaciski w podstawie bezpiecznikowej są czyste i wolne od korozji, co zapewni optymalny styk elektryczny i zapobiegnie nadmiernemu nagrzewaniu się elementu. Należy również zweryfikować, czy moment dokręcania przewodów w podstawie jest zgodny z dokumentacją techniczną producenta podstawy.

FAQ

• Co oznacza charakterystyka gL/gG? Jest to charakterystyka pełnozakresowa, chroniąca zarówno przed przeciążeniami (powolny wzrost prądu), jak i zwarciami (gwałtowny wzrost prądu).
• Czy wkładka posiada wskaźnik zadziałania? Tak, model ten posiada podwójny wskaźnik (kombinowany), który wizualnie sygnalizuje przepalenie elementu topikowego.
• Jaki jest rozmiar tej wkładki? Jest to rozmiar NH01 (często oznaczany jako Size 1), przeznaczony do montażu w podstawach bezpiecznikowych o tym samym oznaczeniu wielkości.
