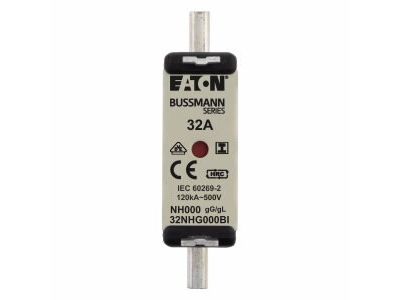

Wkładka NH 32 500V GL/GG rozmiar 000 32NHG000BI | 32NHG000BI Eaton

Opis i Kluczowe Cechy

Wkładka topikowa EATON o oznaczeniu 32NHG000BI to zaawansowany element zabezpieczający, zaprojektowany do pracy w instalacjach niskiego napięcia. Produkt charakteryzuje się prądem znamionowym wynoszącym 32 A oraz napięciem znamionowym AC 500 V. Wykonany w kompaktowym rozmiarze NH000, posiada korpus kwadratowy ze stykami w kształcie ostrza noża, co zapewnia pewne i stabilne połączenie w gniazdach bezpiecznikowych. Kluczowym atutem jest charakterystyka gL/gG, co oznacza, że jest to wkładka ogólnego przeznaczenia, zdolna do ochrony zarówno przed skutkami zwarć, jak i przeciążeń. Wyjątkowo wysoka zdolność wyłączania na poziomie 120 kA gwarantuje bezpieczeństwo nawet w najbardziej wymagających punktach sieci elektroenergetycznej.

• Podwójny system wskaźnikowy: Kombinowany wskaźnik zadziałania pozwala na szybką identyfikację przepalonej wkładki zarówno z góry, jak i z przodu korpusu.
• Izolowane uchwyty: Zwiększają bezpieczeństwo personelu podczas prac serwisowych, minimalizując ryzyko przypadkowego kontaktu z częściami pod napięciem.
• Kompaktowa budowa: Rozmiar NH000 pozwala na oszczędność miejsca w rozdzielnicach przy zachowaniu pełnych parametrów ochronnych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego niezawodność w zastosowaniach przemysłowych. Wkładka spełnia wymagania normy IEC 60269-2 A, która definiuje parametry techniczne dla systemów bezpieczników do użytku przez wykwalifikowany personel. Ponadto, produkt jest zgodny z niemieckimi standardami DIN 43620 oraz VDE 0636-2, co zapewnia pełną kompatybilność z osprzętem elektroinstalacyjnym różnych producentów stosujących europejskie systemy zabezpieczeń NH.

Zastosowanie

Wkładka 32NHG000BI znajduje szerokie zastosowanie w sektorze B2B, szczególnie w przemyśle oraz budownictwie komercyjnym. Dzięki charakterystyce gL/gG idealnie nadaje się do zabezpieczania kabli, przewodów oraz odbiorników ogólnych przed skutkami przeciążeń i zwarć. Jest powszechnie stosowana w rozdzielnicach głównych, szafach sterowniczych oraz w złączach kablowych. Wysoka zdolność zwarciowa 120 kA predysponuje ją do pracy w miejscach o dużych spodziewanych prądach zwarciowych, takich jak bliskie sąsiedztwo transformatorów mocy.

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzany wyłącznie przez wykwalifikowany personel przy użyciu odpowiedniego sprzętu ochronnego. Należy stosować atestowany uchwyt izolacyjny (uchwyt bezpiecznikowy NH) w celu zapewnienia bezpieczeństwa operatora. Przed montażem należy upewnić się, że gniazdo bezpiecznikowe jest czyste, a styki nie wykazują oznak korozji lub przegrzania. Wkładkę należy osadzić pewnym ruchem w szczękach gniazda, dbając o to, by noże wkładki weszły do oporu, co zminimalizuje rezystancję przejścia i zapobiegnie nadmiernemu nagrzewaniu się styku podczas eksploatacji.

FAQ

• Co oznacza charakterystyka gL/gG? Jest to pełnozakresowa charakterystyka zwłoczna, przeznaczona do ogólnych zastosowań, chroniąca zarówno przed przeciążeniami, jak i zwarciami.
• Czy wkładka posiada wskaźnik zadziałania? Tak, model ten wyposażony jest w podwójny (kombinowany) system wskaźnikowy, ułatwiający diagnostykę stanu instalacji.
• Jaka jest zdolność wyłączania tego modelu? Wkładka posiada zdolność wyłączania prądu zwarciowego do 120 kA przy napięciu 500 V AC.
• Czy uchwyty wkładki są pod napięciem? Ten model posiada izolowane uchwyty metalowe, co znacząco podnosi poziom bezpieczeństwa podczas obsługi.
