Wkładka miniaturowa cylindryczna-szklana 5x20 F 1A/250V (szybka) | 006710003 Eti

Opis i Kluczowe Cechy

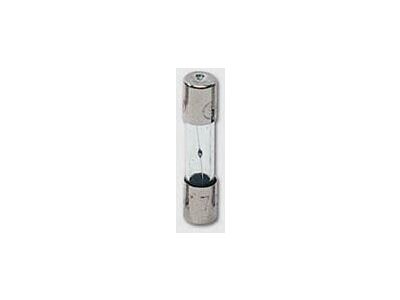

Wkładka miniaturowa cylindryczna-szklana o wymiarach 5x20 mm to precyzyjny element zabezpieczający, zaprojektowany przez renomowanego producenta osprzętu elektroinstalacyjnego – firmę ETI. Produkt charakteryzuje się prądem znamionowym wynoszącym 1A oraz napięciem znamionowym 250V AC, co czyni go idealnym rozwiązaniem do ochrony obwodów o niskim poborze mocy. Szklany korpus wkładki pozwala na natychmiastową, wizualną weryfikację stanu bezpiecznika, co znacząco skraca czas diagnostyki awarii w systemach sterowania i urządzeniach elektronicznych.

• Charakterystyka F (Szybka): Zapewnia błyskawiczne przerwanie obwodu w przypadku wystąpienia przeciążenia lub zwarcia, chroniąc wrażliwe komponenty półprzewodnikowe.
• Wymiary 5x20 mm: Standardowy format miniaturowy, kompatybilny z większością gniazd bezpiecznikowych montowanych na płytkach PCB oraz w obudowach aparatury modułowej.
• Wysoka jakość wykonania: Styki wykonane z materiałów o wysokiej przewodności minimalizują spadki napięcia i nagrzewanie się elementu podczas pracy ciągłej.

Zgodność z Normami

Wkładka bezpiecznikowa ETI o numerze katalogowym 6710003 została wyprodukowana zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Spełnia wymagania normy IEC 60127, która określa parametry techniczne dla miniaturowych bezpieczników topikowych. Dzięki temu inżynierowie i projektanci mają pewność, że czas zadziałania wkładki jest powtarzalny i zgodny z deklarowaną charakterystyką czasowo-prądową, co jest kluczowe dla zachowania selektywności zabezpieczeń.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze przemysłowym oraz profesjonalnej elektronice użytkowej. Jest niezastąpiony w:

• Zasilaczach impulsowych i liniowych jako główne zabezpieczenie wejściowe.
• Układach automatyki budynkowej i sterownikach PLC, gdzie wymagana jest ochrona przed skutkami zwarć.
• Aparaturze pomiarowej i laboratoryjnej, wymagającej precyzyjnego odcięcia zasilania przy przekroczeniu prądu 1A.
• Sprzęcie audio-video oraz urządzeniach AGD klasy premium.

Wskazówki Montażowe

Podczas montażu wkładki szklanej 5x20 F 1A należy zwrócić szczególną uwagę na czystość gniazda bezpiecznikowego. Zaleca się stosowanie dedykowanych uchwytów montowanych na szynę DIN lub gniazd panelowych z blokadą. Należy unikać dotykania szklanego korpusu gołymi rękami, jeśli wkładka ma pracować w środowisku o wysokiej wilgotności, aby zapobiec osadzaniu się zanieczyszczeń mogących wpłynąć na izolację powierzchniową. Przed wymianą wkładki należy bezwzględnie odłączyć zasilanie od obwodu i upewnić się, że przyczyna przepalenia poprzedniego bezpiecznika została usunięta.

FAQ

• Czy mogę zastąpić wkładkę o charakterystyce F wkładką o charakterystyce T? Nie jest to zalecane w przypadku ochrony czułej elektroniki. Charakterystyka F (szybka) reaguje znacznie gwałtowniej niż T (zwłoczna), co jest kluczowe dla ochrony elementów, które nie tolerują krótkotrwałych przeciążeń.
• Jak sprawdzić, czy bezpiecznik jest sprawny bez użycia miernika? Dzięki szklanej obudowie zazwyczaj widać przerwany drucik topikowy lub osad na szkle. Jednak dla 100% pewności zaleca się użycie multimetru ustawionego na test ciągłości obwodu.
• Jakie jest maksymalne napięcie pracy tej wkładki? Wkładka jest zaprojektowana do pracy w obwodach o napięciu do 250V AC.
