Wkładka do przycisku "-" Fi 22, czarna Harmony XB4 | ZBA2935 Schneider Electric

Opis i Kluczowe Cechy

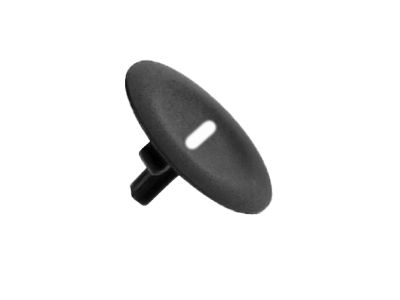

Wkładka do przycisku Schneider Electric Harmony XB4 o symbolu ZBA2935 to czarna, okrągła nakładka z wygrawerowanym oznaczeniem „-” (minus). Przeznaczona do montażu w otworze 22 mm, zapewnia ergonomiczny interfejs sterowania maszyną dzięki płaskiej (flush) powierzchni. Kompatybilna z kompletnych zespołami przycisków Harmony XB4 oraz XB5, ułatwia szybką identyfikację funkcji i prostą wymianę w razie potrzeby.

• Średnica 22 mm: pasuje do standardowych otworów w obudowach i pulpitach sterowniczych, zapewniając zgodność z istniejącą infrastrukturą.
• Wygrawerowany symbol „-”: wyraźne, trwałe oznaczenie ułatwia intuicyjną obsługę i minimalizuje ryzyko pomyłek podczas eksploatacji.
• Kompatybilność z seriami XB4 i XB5: uniwersalność w projektach – jedna wkładka może być stosowana z różnymi korpusami przycisków, co upraszcza logistykę i magazynowanie.
• Konstrukcja typu flush (spłukująca): ergonomiczna powierzchnia zapobiega przypadkowemu uruchomieniu i ułatwia czyszczenie pulpitu.
• Łatwy montaż i wymiana: modułowa budowa pozwala na szybką modyfikację panelu sterowniczego bez specjalistycznych narzędzi.

Zgodność z Normami

Wkładka ZBA2935 jest elementem systemu Harmony XB4, który spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikację CE. Produkt zaprojektowany zgodnie z zasadami bezpieczeństwa maszyn, jednak szczegółowe normy dotyczące całego zespołu przycisku należy sprawdzić w dokumentacji producenta.

Zastosowanie

Wkładka przeznaczona jest do stosowania w kompletnych przyciskach sterowniczych serii Harmony XB4 i XB5, gdzie symbol „-” oznacza funkcję „minus” lub „zmniejszenie”. Znajduje zastosowanie w systemach sterowania maszynami i urządzeniami przemysłowymi.

• Sterowanie obrotami silników (zmniejszanie prędkości) w panelach operatorskich.
• Zmiana wartości zadanych (np. temperatury, ciśnienia) w regulatorach i sterownikach PLC.
• Sygnalizacja i zatwierdzanie operacji w liniach produkcyjnych.
• Funkcja pomocnicza w zadaniach wymagających precyzyjnej regulacji krokowej.

Wskazówki Montażowe

Montaż i wymiana wkładki muszą być przeprowadzane przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Wkładkę należy osadzić w otworze o średnicy 22 mm w obudowie lub płycie czołowej, a następnie zamocować za pomocą pierścienia mocującego (wchodzi w skład kompletnego przycisku). Przed montażem sprawdź kompatybilność z korpusem przycisku – wkładka pasuje wyłącznie do przycisków XB4 i XB5. Dokręć elementy zgodnie z momentem podanym w instrukcji producenta. Nie wolno przekraczać dopuszczalnych obciążeń mechanicznych i elektrycznych zespołu.

FAQ

• Czy wkładka ZBA2935 ma podświetlenie LED? Nie – jest to wkładka niepodświetlana, przeznaczona do stosowania z przyciskami bez elementów świetlnych. Jeśli potrzebujesz podświetlenia, wybierz wkładkę z serii illuminowanych lub zastosuj oddzielny moduł LED.
• Jaki stopień ochrony zapewnia ta wkładka? Stopień ochrony zależy od kompletnego zespołu przycisku oraz obudowy. Sama wkładka nie ma określonego IP – montaż w szczelnej obudowie (np. IP66) zapewnia odpowiednią ochronę przed wodą i pyłem.
• Czy wkładka pasuje do przycisków innych producentów? Nie – jest dedykowana wyłącznie do przycisków Schneider Electric Harmony XB4 i XB5 z otworem 22 mm. Stosowanie z innymi systemami może prowadzić do nieprawidłowego montażu i ryzyka uszkodzenia.
