Wkładka cylindryczna 10x38 mm, do PV, 16A, 1000 VDC | PV-16A10F Eaton

Opis i Kluczowe Cechy

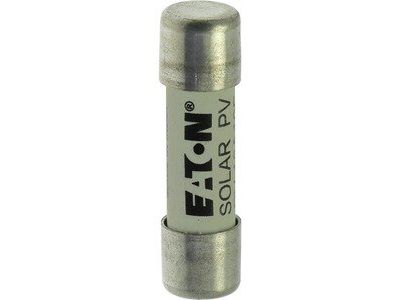

Wkładka cylindryczna EATON PV-16A10F to wysokiej klasy element zabezpieczający, zaprojektowany specjalnie z myślą o wymagających systemach fotowoltaicznych. Prąd znamionowy o wartości 16 A oraz napięcie znamionowe 1000 V DC pozwalają na skuteczną ochronę modułów PV przed skutkami prądów wstecznych oraz zwarć. Produkt charakteryzuje się szybkim działaniem, co jest kluczowe dla ochrony delikatnych ogniw krzemowych. Kompaktowy wymiar 10 x 38 mm sprawia, że wkładka jest kompatybilna ze standardowymi rozłącznikami bezpiecznikowymi, takimi jak dedykowana podstawa CHPV1U. Wyjątkowo wysoka zdolność wyłączania na poziomie 50 kA gwarantuje bezpieczeństwo instalacji nawet w przypadku wystąpienia prądów zwarciowych o bardzo dużym natężeniu.

• Charakterystyka gPV: Pełnozakresowa ochrona dedykowana do systemów fotowoltaicznych.
• Wysokie napięcie pracy: Bezpieczna praca w systemach DC do 1000 V.
• Zdolność wyłączania 50 kA: Skuteczna izolacja uszkodzonych obwodów przy ekstremalnych parametrach zwarcia.
• Kompaktowa budowa: Standardowy rozmiar 10x38 mm ułatwia montaż w typowych rozdzielnicach DC.

Zgodność z Normami

Bezpiecznik EATON PV-16A10F został poddany rygorystycznym testom, aby zapewnić najwyższą niezawodność w trudnych warunkach eksploatacyjnych. Produkt spełnia wymagania międzynarodowej normy IEC 60269-6, która definiuje parametry wkładek bezpiecznikowych do ochrony systemów solarnych. Dodatkowo, wkładka posiada certyfikację UL 249-19 oraz UL PV, co potwierdza jej wysoką jakość i dopuszczenie do użytku na rynkach globalnych. Zgodność z tymi standardami daje instalatorom pewność, że komponent zadziała zgodnie z deklarowaną charakterystyką czasowo-prądową.

Zastosowanie

Wkładka bezpiecznikowa gPV znajduje zastosowanie przede wszystkim w ochronie łańcuchów (stringów) paneli fotowoltaicznych. Jest niezbędnym elementem skrzynek przyłączeniowych (combiner boxes) oraz zabezpieczeń DC przy inwerterach. Dzięki swojej charakterystyce, skutecznie chroni przewody i moduły przed prądem zwrotnym, który może wystąpić w przypadku awarii jednego z równolegle połączonych łańcuchów. Jest to rozwiązanie dedykowane zarówno dla małych instalacji prosumenckich, jak i dużych farm fotowoltaicznych pracujących pod wysokim napięciem stałym.

Wskazówki Montażowe

Podczas montażu wkładki PV-16A10F należy przestrzegać następujących zasad inżynieryjnych:

• Wkładkę należy montować wyłącznie w dedykowanych podstawach bezpiecznikowych (np. EATON CHPV1U) przystosowanych do napięcia 1000 V DC.
• Należy upewnić się, że prąd znamionowy wkładki (16 A) jest odpowiednio dobrany do prądu zwarciowego modułów (Isc) zgodnie z wytycznymi projektowymi (zazwyczaj 1.25-1.5 x Isc).
• Montaż powinien odbywać się przy odłączonym obciążeniu, aby uniknąć powstania łuku elektrycznego podczas wkładania bezpiecznika do podstawy.
• Zaleca się regularną kontrolę stanu styków w podstawie bezpiecznikowej, aby zapewnić niski opór przejścia i uniknąć przegrzewania się elementu.

FAQ

Czy wkładkę 10x38 mm 1000V DC można stosować w standardowych instalacjach AC?
Nie, wkładki typu gPV są zaprojektowane specjalnie do gaszenia łuku elektrycznego powstającego przy prądzie stałym (DC). Stosowanie ich w obwodach AC jest niezgodne z przeznaczeniem i może być niebezpieczne.

Co oznacza charakterystyka gPV?
Jest to charakterystyka pełnozakresowa (full-range), co oznacza, że bezpiecznik chroni zarówno przed niskimi przeciążeniami, jak i prądami zwarciowymi w systemach fotowoltaicznych.

Czy do tej wkładki potrzebuję specjalnej podstawy?
Tak, ze względu na napięcie 1000 V DC, należy stosować podstawy z odpowiednią izolacją i drogami upływu, np. model EATON CHPV1U.
