Wkładka bezpiecznikowa zwłoczna NH3 gL/gG 500A 500V podwójny wskaźnik (zwłoczna) | 500NHG3B Eaton

Opis i Kluczowe Cechy

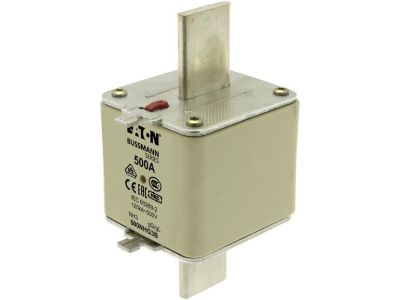

Wkładka bezpiecznikowa EATON o symbolu 500NHG3B to wysokiej klasy element zabezpieczający, zaprojektowany do pracy w systemach niskiego napięcia. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 500 A oraz napięciem znamionowym AC 500 V. Wykonana w standardzie gabarytowym NH3, wkładka posiada charakterystykę zwłoczną gL/gG, co oznacza, że jest to rozwiązanie pełnozakresowe, przeznaczone do ogólnego zastosowania – skutecznie chroni zarówno przed skutkami przeciążeń, jak i zwarć.

• Podwójny wskaźnik zadziałania: Innowacyjny układ podwójnego sygnalizatora (kombinacja) pozwala na szybką i bezbłędną identyfikację przepalonej wkładki, co znacząco skraca czas przestoju serwisowego.
• Wysoka zdolność wyłączania: Parametr na poziomie 120 kA gwarantuje bezpieczeństwo instalacji nawet w przypadku wystąpienia prądów zwarciowych o bardzo dużej energii.
• Konstrukcja: Korpus kwadratowy wykonany z wysokiej jakości ceramiki oraz styki nożowe zapewniają doskonałą przewodność i stabilność termiczną.
• Ruchome uchwyty: Metalowe, ruchome uchwyty ułatwiają montaż i demontaż wkładki przy użyciu standardowych uchwytów izolacyjnych (uchwytów PPN).

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych i krajowych norm bezpieczeństwa, co potwierdza jego niezawodność w zastosowaniach przemysłowych:

• IEC 60269-2: Zgodność z międzynarodowym standardem dla bezpieczników niskiego napięcia (układ bezpiecznikowy A).
• DIN 43620: Standaryzacja wymiarów gwarantująca kompatybilność z podstawami bezpiecznikowymi różnych producentów.
• VDE 0636-2: Niemiecka norma techniczna potwierdzająca najwyższą jakość wykonania i bezpieczeństwo użytkowania.

Zastosowanie

Wkładka EATON 500NHG3B znajduje szerokie zastosowanie w sektorze B2B, szczególnie w rozdzielnicach głównych oraz układach zasilania o dużym zapotrzebowaniu na moc. Dzięki charakterystyce gL/gG, idealnie nadaje się do zabezpieczania linii zasilających, kabli oraz urządzeń ogólnego przeznaczenia. Jest powszechnie stosowana w przemyśle ciężkim, budownictwie komercyjnym oraz w infrastrukturze energetycznej, gdzie wymagana jest wysoka selektywność i pewność zadziałania.

Wskazówki Montażowe

Podczas instalacji wkładki bezpiecznikowej NH3 należy przestrzegać następujących zasad:

• Bezpieczeństwo: Montaż i wymiana powinny być przeprowadzane wyłącznie przez wykwalifikowany personel przy użyciu atestowanego uchwytu izolacyjnego.
• Kontrola styków: Przed montażem należy upewnić się, że szczęki podstawy bezpiecznikowej są czyste i zapewniają odpowiedni docisk styków nożowych wkładki.
• Moment dokręcania: W przypadku montażu w rozłącznikach bezpiecznikowych, należy stosować się do momentów dokręcania śrub zaciskowych określonych przez producenta osprzętu.
• Wentylacja: Należy zapewnić odpowiednią przestrzeń wokół wkładki, aby umożliwić odprowadzanie ciepła generowanego podczas pracy pod obciążeniem znamionowym.

FAQ

• Co oznacza charakterystyka gL/gG? Jest to charakterystyka ogólnego przeznaczenia. Chroni ona instalację przed skutkami niewielkich, długotrwałych przeciążeń oraz przed gwałtownymi zwarciami.
• Czy wkładka posiada wskaźnik zadziałania? Tak, model ten wyposażony jest w podwójny wskaźnik (kombinowany), który wizualizuje stan wkładki zarówno na górnej pokrywie, jak i na korpusie.
• Czy można stosować tę wkładkę w instalacjach DC? Produkt jest certyfikowany na napięcie znamionowe AC 500 V. W przypadku aplikacji prądu stałego należy skonsultować się z dokumentacją techniczną producenta w celu weryfikacji dopuszczalnych parametrów pracy DC.
