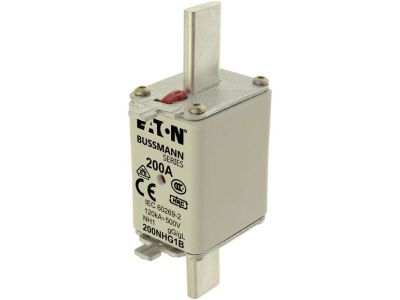

Wkładka bezpiecznikowa zwłoczna NH1 gL/gG 200A 500V, podwójny wskaźnik (zwłoczna) | 200NHG1B Eaton

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH1 gG 200A 500V marki EATON, o oznaczeniu producenta 200NHG1B, to wysokiej klasy element zabezpieczający przeznaczony do ochrony instalacji elektroenergetycznych przed skutkami przeciążeń oraz zwarć. Charakteryzuje się ona zwłoczną charakterystyką pracy gL/gG, co czyni ją uniwersalnym rozwiązaniem do zabezpieczania zarówno kabli, jak i urządzeń ogólnego przeznaczenia. Korpus o przekroju kwadratowym wykonany z wysokiej jakości ceramiki zapewnia doskonałą odporność termiczną i mechaniczną podczas wystąpienia łuku elektrycznego.

• Prąd znamionowy 200A: Pozwala na obsługę obwodów o dużym obciążeniu w rozdzielnicach głównych i przemysłowych.
• Zdolność wyłączania 120kA: Gwarantuje bezpieczne przerwanie obwodu nawet przy bardzo wysokich prądach zwarciowych, chroniąc infrastrukturę przed zniszczeniem.
• Podwójny wskaźnik zadziałania: Umożliwia szybką identyfikację przepalonej wkładki zarówno z góry, jak i z przodu korpusu, co znacząco skraca czas przestoju i ułatwia diagnostykę serwisową.
• Ruchome uchwyty: Metalowe zaczepy (uchwyty) są odizolowane lub ruchome, co zwiększa bezpieczeństwo i ergonomię podczas montażu oraz demontażu przy użyciu dedykowanego uchwytu izolacyjnego.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co zapewnia pełną kompatybilność z osprzętem elektroinstalacyjnym różnych producentów. Wkładka spełnia wymagania normy IEC 60269-2 w zakresie układu bezpiecznikowego A, co potwierdza jej parametry techniczne i bezpieczeństwo użytkowania. Konstrukcja jest w pełni zgodna z normą DIN 43620, określającą wymiary standardowych wkładek nożowych typu NH, oraz z niemiecką normą VDE 0636-2, co jest kluczowe dla projektantów instalacji na rynki europejskie.

Zastosowanie

Wkładka 200NHG1B znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Dzięki charakterystyce gG (ogólnego przeznaczenia, pełnozakresowa), idealnie nadaje się do:

• Zabezpieczania linii zasilających i kabli elektroenergetycznych w rozdzielnicach niskiego napięcia.
• Ochrony aparatury sterowniczej i rozdzielczej w zakładach produkcyjnych.
• Zastosowań w złączach kablowych i szafach licznikowych o dużym poborze mocy.
• Systemów kompensacji mocy biernej oraz układów zasilania awaryjnego.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej NH1 powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z zachowaniem zasad BHP. Wkładkę należy umieszczać w odpowiednio dobranych podstawach bezpiecznikowych rozmiaru NH1 lub rozłącznikach bezpiecznikowych. Podczas instalacji należy używać atestowanego uchwytu izolacyjnego (manewrowego), aby zminimalizować ryzyko porażenia prądem. Należy zwrócić szczególną uwagę na czystość styków nożowych – wszelkie zanieczyszczenia mogą zwiększać rezystancję przejścia i prowadzić do nadmiernego nagrzewania się styku. Po zamontowaniu należy upewnić się, że wskaźniki zadziałania są widoczne dla personelu obsługującego.

FAQ

• Czy wkładka posiada izolowane zaczepy? Opis techniczny wskazuje na ruchome uchwyty, które ułatwiają bezpieczną manipulację wkładką w gniazdach bezpiecznikowych.
• Co oznacza charakterystyka gL/gG? Jest to oznaczenie wkładki pełnozakresowej, która chroni zarówno przed przeciążeniami, jak i zwarciami. Jest to najbardziej uniwersalna charakterystyka stosowana w elektroenergetyce.
• Jaki jest rozmiar tej wkładki? Jest to rozmiar NH1 (często oznaczany również jako WT-1), co determinuje rozstaw i szerokość styków nożowych.
