Wkładka bezpiecznikowa zwłoczna NH03 gL/gG 400A 500V podwójny wskaźnik (zwłoczna) | 400NHG03B Eaton

Opis i Kluczowe Cechy

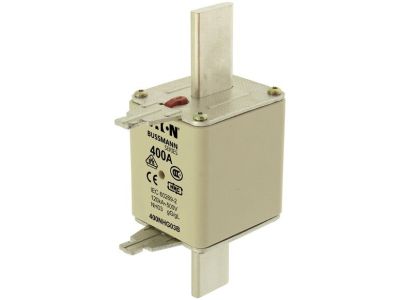

Wkładka bezpiecznikowa EATON o numerze katalogowym 400NHG03B to zaawansowany element ochrony instalacji niskiego napięcia, zaprojektowany z myślą o najwyższej niezawodności w warunkach przemysłowych. Prąd znamionowy wynoszący 400 A pozwala na zabezpieczanie obwodów o dużym obciążeniu, a charakterystyka gL/gG (ogólnego przeznaczenia) gwarantuje skuteczną ochronę zarówno przed skutkami przeciążeń, jak i zwarć. Urządzenie pracuje przy napięciu znamionowym AC 500 V, co czyni je idealnym do standardowych sieci rozdzielczych.

• Wielkość NH03: Standardowy rozmiar 3 zgodny z systemem NH, zapewniający kompatybilność z szeroką gamą podstaw bezpiecznikowych i rozłączników.
• Zdolność wyłączania 120 kA: Ekstremalnie wysoka zdolność przerywania prądu zwarciowego zapewnia bezpieczeństwo infrastruktury nawet w przypadku wystąpienia potężnych awarii elektrycznych.
• Podwójny wskaźnik zadziałania: Innowacyjny układ podwójnego sygnalizatora (kombinacja wskaźnika czołowego i górnego) umożliwia błyskawiczną identyfikację przepalonej wkładki, co znacząco skraca czas przestoju serwisowego.
• Konstrukcja: Korpus kwadratowy wykonany z wysokiej jakości ceramiki oraz styki nożowe zapewniają optymalne przewodzenie i minimalizację strat mocy.
• Ruchome uchwyty: Metalowe uchwyty (gripping lugs) ułatwiają montaż i demontaż wkładki przy użyciu standardowego uchwytu izolacyjnego.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do profesjonalnych zastosowań inżynieryjnych. Wkładka spełnia wymagania normy IEC 60269-2 (układ bezpiecznikowy A), co definiuje jej parametry elektryczne i mechaniczne. Zgodność z normą DIN 43620 gwarantuje powtarzalność wymiarów geometrycznych, a certyfikacja VDE 0636-2 potwierdza najwyższy standard bezpieczeństwa użytkowania w instalacjach elektroenergetycznych.

Zastosowanie

Wkładka EATON 400NHG03B znajduje szerokie zastosowanie w sektorze B2B, szczególnie w miejscach wymagających stabilnego zasilania i pewnej ochrony. Jest dedykowana do:

• Zabezpieczania głównych linii zasilających w rozdzielnicach niskiego napięcia.
• Ochrony kabli i przewodów przed skutkami przeciążeń termicznych.
• Zastosowań w przemyśle ciężkim, gdzie występują wysokie prądy rozruchowe i wymagana jest charakterystyka zwłoczna.
• Systemów automatyki budynkowej i przemysłowej jako główne zabezpieczenie sekcji zasilania.

Wskazówki Montażowe

Podczas instalacji wkładki bezpiecznikowej NH03 należy przestrzegać zasad BHP oraz dobrych praktyk inżynierskich:

• Narzędzia: Montaż i demontaż powinien być wykonywany wyłącznie przy użyciu atestowanego uchwytu izolacyjnego do bezpieczników NH (tzw. rączki).
• Stan styków: Przed montażem należy upewnić się, że szczęki podstawy bezpiecznikowej są czyste i nie wykazują śladów nadpalenia, co zapewnia odpowiedni docisk i minimalizuje rezystancję przejścia.
• Bezpieczeństwo: Wymiana wkładki powinna odbywać się w stanie beznapięciowym lub przy użyciu rozłączników przystosowanych do pracy pod obciążeniem, zgodnie z kategorią użytkowania aparatu.
• Moment dokręcania: W przypadku montażu w podstawach śrubowych, należy zwrócić uwagę na odpowiedni moment dokręcania zacisków, aby uniknąć przegrzewania się punktów styku.

FAQ

1. Co oznacza charakterystyka gL/gG?
Jest to charakterystyka pełnozakresowa, co oznacza, że wkładka chroni zarówno przed niewielkimi przeciążeniami, jak i przed prądami zwarciowymi. Jest to najbardziej uniwersalny typ zabezpieczenia stosowany w elektroenergetyce.

2. Czy wkładka posiada wskaźnik zadziałania?
Tak, model ten wyposażony jest w podwójny wskaźnik (dual indicator), który wizualizuje stan wkładki zarówno na górnej pokrywie, jak i na przedniej części korpusu, co ułatwia inspekcję w ciasnych rozdzielnicach.

3. Czy można stosować tę wkładkę w sieciach 400V?
Tak, napięcie znamionowe 500V AC jest napięciem maksymalnym, co oznacza, że wkładka może bezpiecznie pracować w sieciach o napięciu 230V, 400V oraz 500V AC.
