Wkładka bezpiecznikowa zwłoczna 10x38mm 1A GG 500VAC | C10G1 Eaton

Opis i Kluczowe Cechy

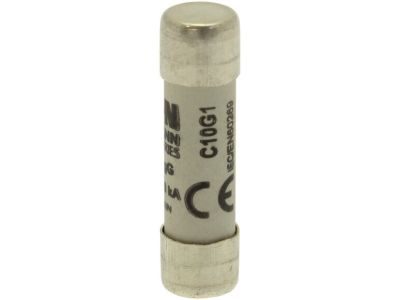

Wkładka bezpiecznikowa EATON o symbolu C10G1 to wysokiej klasy element zabezpieczający, zaprojektowany z myślą o profesjonalnych instalacjach niskiego napięcia. Produkt charakteryzuje się prądem znamionowym wynoszącym 1 A, co pozwala na precyzyjną ochronę obwodów o niskim poborze mocy przed skutkami przeciążeń oraz zwarć. Dzięki napięciu znamionowemu AC 500 V, wkładka znajduje szerokie zastosowanie w wymagających środowiskach przemysłowych. Standardowy wymiar cylindryczny 10 x 38 mm zapewnia pełną kompatybilność z większością rozłączników bezpiecznikowych dostępnych na rynku.

• Charakterystyka gL/gG: Jest to charakterystyka ogólnego przeznaczenia (zwłoczna), która skutecznie chroni zarówno przewody, jak i urządzenia przed skutkami cieplnymi i dynamicznymi prądów zwarciowych.
• Wysoka zdolność wyłączania: Konstrukcja wkładki gwarantuje bezpieczne przerwanie obwodu nawet przy wysokich wartościach prądu zwarciowego.
• Trwałość materiałowa: Wykorzystanie wysokiej jakości ceramiki oraz miedzi pokrytej srebrem zapewnia minimalne straty mocy i długotrwałą stabilność parametrów elektrycznych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi. Kluczową normą jest IEC 60269-2, która definiuje wymagania dla wkładek bezpiecznikowych do użytku przemysłowego przez wykwalifikowany personel. Zgodność z tą normą gwarantuje pełną zamienność z innymi wkładkami o tych samych parametrach oraz pewność działania w krytycznych momentach. Wkładka posiada certyfikację CE, co potwierdza jej bezpieczeństwo i dopuszczenie do obrotu na rynku europejskim.

Zastosowanie

Wkładka bezpiecznikowa EATON C10G1 1A jest dedykowana do szerokiego spektrum aplikacji w sektorze B2B:

• Ochrona sterowania: Idealna do zabezpieczania obwodów sterowniczych w szafach automatyki przemysłowej.
• Zabezpieczenie transformatorów: Skuteczna ochrona strony pierwotnej małych transformatorów separacyjnych i sterowniczych.
• Instalacje ogólne: Wykorzystywana w rozdzielnicach budynkowych do ochrony aparatury pomiarowej i sygnalizacyjnej.
• Przemysł: Przeznaczona do pracy w ciężkich warunkach, gdzie wymagana jest wysoka niezawodność i odporność na przepięcia.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia deklarowanego stopnia ochrony. Wkładkę należy umieszczać w dedykowanych rozłącznikach bezpiecznikowych montowanych na szynę DIN (np. serii EATON CH10). Przed montażem należy upewnić się, że zasilanie jest odłączone. Należy zwrócić uwagę na czystość styków w oprawie – zanieczyszczenia mogą prowadzić do wzrostu rezystancji przejścia i nadmiernego nagrzewania się elementu. Po zadziałaniu bezpiecznika (przepaleniu), wkładkę należy wymienić na nową o identycznych parametrach (1A gG), aby zachować ciągłość ochrony selektywnej.

FAQ

• Czy wkładka 10x38mm 1A gG może być stosowana do ochrony silników? Tak, charakterystyka gG pozwala na ochronę silników, o ile prąd rozruchowy nie przekracza dopuszczalnych wartości czasowo-prądowych wkładki. Dla ciężkich rozruchów zaleca się jednak wkładki o charakterystyce aM.
• Jakie jest maksymalne napięcie pracy? Wkładka jest zaprojektowana do pracy przy napięciu znamionowym do 500 V AC.
• Czy wkładka jest wymienna z produktami innych marek? Tak, pod warunkiem zachowania wymiaru 10x38mm oraz parametrów elektrycznych (1A, 500V, gG), wkładka EATON C10G1 jest w pełni zamienna z produktami innych producentów zgodnymi z IEC 60269.
