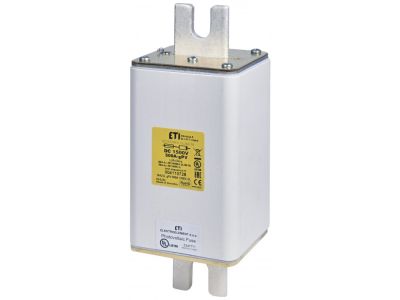

Wkładka bezpiecznikowa (topikowa) NHU3L 500A gPV 1500V DC Fotowoltaika - PV / Zaciski śrubowe U | 004110728 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa topikowa NHU3L 500A z oznaczeniem gPV 1500V DC to wysokoprądowe zabezpieczenie przeznaczone do ochrony instalacji fotowoltaicznych prądu stałego. Charakteryzuje się zdolnością wyłączania 70kA i zaciskami śrubowymi typu U, co zapewnia szybką i niezawodną reakcję na zwarcia oraz stabilne połączenie elektryczne. Wysoka wytrzymałość napięciowa 1500V DC gwarantuje bezpieczeństwo w systemach PV o dużych mocach.

• Prąd znamionowy 500A: Zapewnia ochronę przewodów i urządzeń w instalacjach fotowoltaicznych o dużym obciążeniu prądowym.
• Napięcie znamionowe 1500V DC: Przeznaczona do systemów PV o wysokim napięciu roboczym, zgodnie z wymaganiami norm fotowoltaicznych.
• Zdolność wyłączania 70kA: Wysoka odporność na zwarcia zapewnia ochronę instalacji nawet w ekstremalnych warunkach.
• Zaciski śrubowe U: Gwarantują pewny i stabilny styk elektryczny, minimalizując ryzyko luźnych połączeń i przegrzewania się.
• Oznaczenie gPV: Potwierdza zgodność z wymaganiami dla bezpieczników stosowanych w instalacjach fotowoltaicznych prądu stałego.

Zgodność z Normami

Wkładka bezpiecznikowa NHU3L spełnia wymagania normy PN-EN 60269-6 dotyczącej bezpieczników niskonapięciowych do zastosowań fotowoltaicznych. Posiada oznaczenie CE i jest zgodna z dyrektywami unijnymi dotyczącymi bezpieczeństwa instalacji elektrycznych.

Zastosowanie

Wkładka topikowa NHU3L 500A gPV 1500V DC jest dedykowana do ochrony instalacji fotowoltaicznych zarówno w części AC, jak i DC, zapewniając kompleksową ochronę systemów PV.

• Ochrona stringów fotowoltaicznych przed zwarciami i przeciążeniami w instalacjach wolnostojących lub na dachach.
• Zabezpieczenie falowników i innych komponentów systemu PV przed uszkodzeniami spowodowanymi nadmiernym prądem.
• Stosowanie w rozdzielnicach PV jako element ochrony linii DC.
• Instalacje fotowoltaiczne o wysokim napięciu roboczym 1000V DC i 1500V DC.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP przy całkowitym odłączeniu napięcia w obwodzie. Bezpiecznik należy montować zgodnie z kierunkiem przepływu prądu, zwracając uwagę na prawidłowe dokręcenie zacisków śrubowych U (zalecany moment dokręcania zgodnie z dokumentacją techniczną). Po montażu należy przeprowadzić testy izolacji i sprawdzić poprawność połączeń. Nigdy nie stosować wkładek o parametrach niezgodnych z instalacją – grozi to uszkodzeniem systemu PV.

FAQ

• Czy wkładka NHU3L jest odpowiednia do instalacji 1000V DC? Tak, wkładka jest przeznaczona do pracy przy napięciu 1500V DC, co czyni ją odpowiednią również do systemów 1000V DC.
• Jaka jest maksymalna zdolność wyłączania? Zdolność wyłączania wynosi 70kA, co oznacza, że wkładka skutecznie przerwie obwód przy zwarciach o natężeniu do 70kA.
• Czy wkładka posiada certyfikację do stosowania w instalacjach PV? Tak, oznaczenie gPV potwierdza zgodność z normami dla bezpieczników fotowoltaicznych, a spełnienie normy PN-EN 60269-6 gwarantuje bezpieczeństwo eksploatacji.
