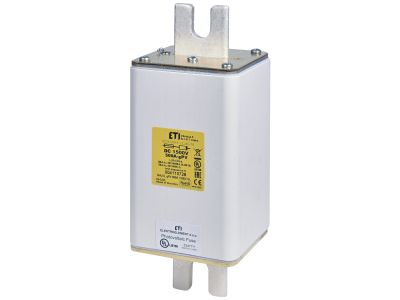

Wkładka bezpiecznikowa (topikowa) NHU3L 400A gPV 1500V DC Fotowoltaika - PV / Zaciski śrubowe U | 004110726 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NHU3L 400A gPV 1500V DC z zaciskami śrubowymi U to wyspecjalizowany element do ochrony instalacji fotowoltaicznych prądu stałego. Zaprojektowana do pracy w warunkach wysokiego napięcia 1500V DC i zdolności wyłączania 70kA, zapewnia skuteczną ochronę obwodów DC w systemach PV przed zwarciami i przeciążeniami.

• Prąd znamionowy 400A: Zapewnia odpowiednią ochronę dla dużych instalacji fotowoltaicznych, utrzymując ciągłość zasilania przy normalnej eksploatacji.
• Napięcie znamionowe 1500V DC: Przystosowana do pracy w wysokonapięciowych instalacjach fotowoltaicznych, gdzie wymagana jest maksymalna niezawodność.
• Zdolność wyłączania 70kA: Wysoka odporność na zwarcia gwarantuje szybkie i skuteczne odcięcie obwodu w przypadku awarii, chroniąc urządzenia i instalację.
• Zaciski śrubowe U: Ułatwiają montaż i konserwację, zapewniając pewny styk elektryczny i mechaniczną stabilność połączeń.
• Przeznaczona do systemów PV: Specjalnie zaprojektowana do ochrony obwodów prądu stałego w instalacjach fotowoltaicznych, zgodnie z wymaganiami norm dla energetyki słonecznej.

Zgodność z Normami

Wkładka spełnia wymagania norm dla bezpieczników wysokonapięciowych i ochrony instalacji fotowoltaicznych, w tym normy PN-EN 60269-6 oraz PN-EN 61730. Posiada certyfikaty zgodności z dyrektywami europejskimi i oznakowanie CE, co potwierdza jej bezpieczeństwo i niezawodność w zastosowaniach PV.

Zastosowanie

Wkładka bezpiecznikowa NHU3L 400A gPV 1500V DC znajduje zastosowanie w ochronie instalacji fotowoltaicznych oraz innych systemów prądu stałego wymagających wysokiej niezawodności i odporności na zwarcia.

• Ochrona stringów fotowoltaicznych w elektrowniach słonecznych – zabezpieczenie ogniw przed zwarciami i przeciążeniami.
• Zastosowanie w falownikach i rozdzielnicach DC instalacji PV – ochrona obwodów po stronie DC.
• Systemy magazynowania energii – zabezpieczenie akumulatorów i przetwornic w instalacjach hybrydowych.
• Inne zastosowania przemysłowe DC – ochrona obwodów w zakładach produkcyjnych i magazynach energii.

Wskazówki Montażowe

Montaż wkładki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem wszelkich środków ostrożności przy pracy z wysokim napięciem DC. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie po stronie DC i AC, zablokować możliwość przypadkowego załączenia. Wkładkę montować w dedykowanych podstawach bezpiecznikowych NH, dokręcając zaciski śrubowe U z odpowiednim momentem (zgodnie z dokumentacją producenta). Po montażu przeprowadzić pomiary rezystancji izolacji i ciągłości obwodu. Regularnie kontrolować stan wkładki i podstawy pod kątem przegrzewania lub uszkodzeń mechanicznych.

FAQ

• Czy wkładka NHU3L 400A gPV nadaje się do instalacji 1000V DC? Tak, wkładka jest przystosowana do pracy przy napięciu znamionowym 1500V DC, co obejmuje również niższe napięcia typowe dla instalacji fotowoltaicznych.
• Jaki jest zakres temperatur pracy wkładki? Dokładny zakres nie został podany w danych produktu – zaleca się zapoznanie z dokumentacją techniczną lub kartą katalogową przed montażem.
• Czy wkładka wymaga specjalnych podstaw? Tak, wkładka NHU3L jest przeznaczona do montażu w dedykowanych podstawach bezpiecznikowych typu NH, które zapewniają odpowiednie podparcie i styki elektryczne.
