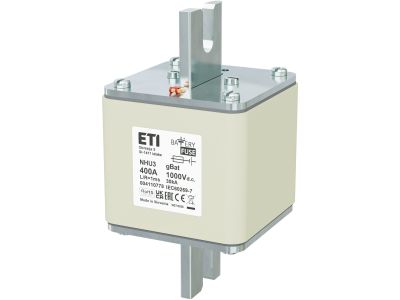

Wkładka bezpiecznikowa (topikowa) NHU3 400A gBat 1000V DC Magazyny energii / Zaciski śrubowe U | 004110778 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NHU3 400A o napięciu znamionowym 1000V DC to wysokowydajne zabezpieczenie topikowe przeznaczone do ochrony obwodów prądu stałego, akumulatorów oraz magazynów energii. Wyposażona w zaciski śrubowe U, zapewnia niezawodne połączenie elektryczne i ochronę przed przeciążeniami oraz zwarciami. Stosowana w systemach magazynowania energii, instalacjach fotowoltaicznych oraz układach zasilania rezerwowego.

• Prąd znamionowy 400A: Zapewnia skuteczną ochronę obwodów DC o wysokim poborze mocy, stosowanych w magazynach energii i systemach fotowoltaicznych.
• Napięcie znamionowe 1000V DC: Przeznaczona do pracy w systemach wysokonapięciowych, w tym w instalacjach magazynowania energii i akumulatorach trakcyjnych.
• Zaciski śrubowe U: Umożliwiają szybki i pewny montaż przewodów, zapewniając stabilne połączenie elektryczne i minimalizując ryzyko obluzowania.
• Zastosowanie w obwodach DC: Skuteczna ochrona baterii, falowników hybrydowych i systemów magazynowania energii przed skutkami zwarć i przeciążeń.
• Konstrukcja topikowa NHU3: Standardowa rozmiarowo wkładka, kompatybilna z powszechnie stosowanymi podstawami bezpiecznikowymi.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania norm europejskich dla bezpieczników wysokonapięciowych w obwodach DC. Została zaprojektowana zgodnie z dyrektywami Unii Europejskiej i posiada oznaczenie CE, gwarantujące bezpieczeństwo eksploatacji w systemach magazynowania energii i instalacjach fotowoltaicznych.

Zastosowanie

Wkładka bezpiecznikowa NHU3 400A 1000V DC znajduje zastosowanie w systemach wymagających niezawodnej ochrony obwodów prądu stałego o wysokim napięciu i dużym natężeniu prądu.

• Ochrona magazynów energii i akumulatorów w systemach off-grid i zasilania awaryjnego.
• Zabezpieczenie obwodów DC w instalacjach fotowoltaicznych i elektrowniach słonecznych.
• Ochrona baterii trakcyjnych w pojazdach elektrycznych i układach zasilania rezerwowego.
• Stosowanie w rozdzielnicach DC i szafach sterowniczych zasilanych z wysokonapięciowych źródeł energii.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, przy odłączonym napięciu zasilania. Przed montażem upewnić się, że podstawa bezpiecznika jest odpowiednia dla wkładki NHU3. Zaciski śrubowe U dokręcić z zalecanym momentem 20 Nm – zapobiega to obluzowaniu i przegrzewaniu połączenia. Po montażu sprawdzić poprawność połączenia i brak zwarcia. Użytkowanie bezpiecznika w obwodzie o prądzie przekraczającym 400A grozi jego uszkodzeniem i utratą ochrony.

FAQ

• Czy wkładka NHU3 400A 1000V DC jest kompatybilna z podstawami bezpiecznikowymi NHU? Tak, wkładka NHU3 400A jest zaprojektowana do stosowania z powszechnie dostępnymi podstawami bezpiecznikowymi o standardzie NHU.
• Jaki jest maksymalny prąd zwarciowy, jaki wytrzymuje wkładka? Maksymalny prąd zwarciowy nie został określony w dostępnych danych. Należy zapoznać się z dokumentacją techniczną lub kartą katalogową produktu.
• Czy wkładka może być stosowana w obwodach AC? Nie, wkładka NHU3 400A 1000V DC jest przeznaczona wyłącznie do obwodów prądu stałego. Do ochrony obwodów przemiennych należy stosować odpowiednie wkładki do prądu AC.
