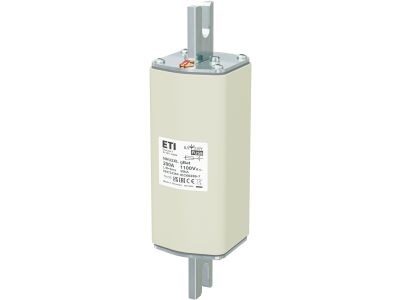

Wkładka bezpiecznikowa (topikowa) NHU2XL 200A gBat 1100V DC Magazyny energii / Zaciski śrubowe U | 004724364 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NHU2XL 200A gBat 1100V DC z zaciskami śrubowymi U stanowi kluczowy element ochrony obwodów prądu stałego w systemach magazynowania energii, akumulatorach oraz instalacjach fotowoltaicznych. Przeznaczona do pracy w warunkach wysokiego napięcia (do 1100V DC), gwarantuje szybkie i niezawodne odcięcie prądu w przypadku zwarcia lub przeciążenia, chroniąc cenne komponenty przed uszkodzeniem.

• Prąd znamionowy 200A: Wysoka obciążalność prądowa, odpowiednia dla dużych magazynów energii i systemów fotowoltaicznych o wysokiej mocy.
• Napięcie znamionowe 1100V DC: Specjalnie zaprojektowana do pracy w obwodach prądu stałego o wysokim napięciu, typowych dla magazynów energii i instalacji PV.
• Zaciski śrubowe U: Szybki i pewny montaż, możliwość podłączenia grubych przewodów o dużych przekrojach – niezbędne w systemach o wysokim obciążeniu.
• Typ gBat: Przeznaczona do ochrony akumulatorów i systemów magazynowania energii, zoptymalizowana pod kątem charakterystyki zwarciowej DC.
• Znakowanie na wkładce: Czytelne oznaczenia ułatwiające identyfikację prądu znamionowego i napięcia, minimalizujące ryzyko błędnego montażu.

Zgodność z Normami

Wkładka bezpiecznikowa NHU2XL spełnia wymagania normy międzynarodowej IEC 60269-6 (DIN VDE 0636-6) dotyczącej bezpieczników wysokonapięciowych prądu stałego, w tym układów magazynowania energii. Posiada deklarację zgodności CE, potwierdzającą jej bezpieczeństwo i niezawodność w aplikacjach DC.

Zastosowanie

Wkładki bezpiecznikowe NHU2XL znajdują zastosowanie w szerokim zakresie aplikacji związanych z magazynowaniem energii, ochroną akumulatorów oraz instalacjami prądu stałego o wysokim napięciu.

• Ochrona obwodów DC w magazynach energii (ESS) – systemy buforowe i hybrydowe.
• Zabezpieczenie akumulatorów w instalacjach fotowoltaicznych (PV) oraz elektrowniach wiatrowych.
• Ochrona przetwornic DC/AC i falowników w systemach hybrydowych.
• Bezpiecznikowanie obwodów ładowania i rozładowania baterii wysokonapięciowych w pojazdach elektrycznych i systemach zasilania awaryjnego.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej NHU2XL powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem szczególnej ostrożności w obwodach wysokonapięciowych prądu stałego. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie oraz upewnić się, że wszystkie obwody są rozładowane. Zaciski śrubowe U należy dokręcić z odpowiednim momentem (zgodnie z dokumentacją producenta), aby zapewnić pewny kontakt elektryczny i minimalizować ryzyko iskrzenia. Po montażu należy przeprowadzić pomiary rezystancji izolacji i stanu zwarcia w celu weryfikacji poprawności instalacji.

FAQ

• Czy wkładka NHU2XL nadaje się do ochrony obwodów AC? Nie – wkładka jest przeznaczona wyłącznie do obwodów prądu stałego (DC) o napięciu do 1100V. Do ochrony obwodów przemiennoprądowych (AC) należy stosować odpowiednie wkładki bezpiecznikowe do AC.
• Jaki jest typ charakterystyki bezpiecznikowej? Charakterystyka gBat (typu g) jest zoptymalizowana dla ochrony akumulatorów i systemów magazynowania energii, zapewniając szybkie działanie przy zwarciu i przeciążeniu.
• Czy wkładkę można stosować w instalacjach 48V DC? Tak – wkładka NHU2XL 200A jest kompatybilna z obwodami 48V DC, jednak należy dobrać odpowiedni przekrój przewodów i upewnić się, że prąd znamionowy systemu nie przekracza 200A.
